Wielofunkcyjny system narzędziowy GE 100

Wydajna obróbka wykańczająca

W przemyśle motoryzacyjnym: obróbka przewodów hamulcowych, hydraulicznych i paliwowych, korpusów amortyzatorów, rur z zewnętrznymi osłonami, korpusów łożysk hydraulicznych. W technice sanitarnej: obróbka zaworów, przewodów wodnych, zbiorników buforowych i kolektorów grzewczych. Użytkownicy, od małych do liderów rynku w różnych branżach, są zdecydowanymi zwolennikami systemu GE 100, dzięki płynącym z niego korzyściom.

Planowanie, przetaczanie, fazowanie zewnętrzne i wewnętrzne rur oraz prętów – tylko w 1 zabiegu.
Elastyczność tego modułowego rozwiązania narzędziowego czyni standardowe narzędzie GE 100 „narzędziem specjalnym” do przeróżnych zadań obróbczych, jednak od razu z magazynu!

Pliki do pobrania

GE 100 Wielofunkcyjny system narzędziowy

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Wielofunkcyjny system narzędziowy GE 100

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

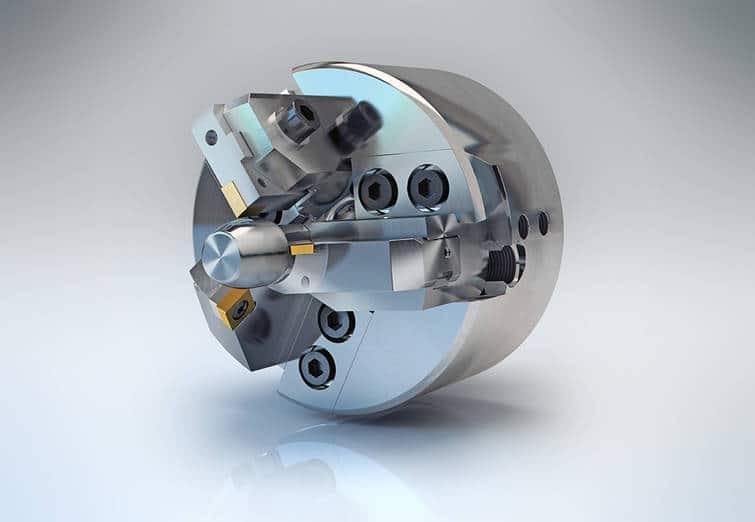

Inteligentny system modułowy: jeden korpus, elastyczna adaptacja

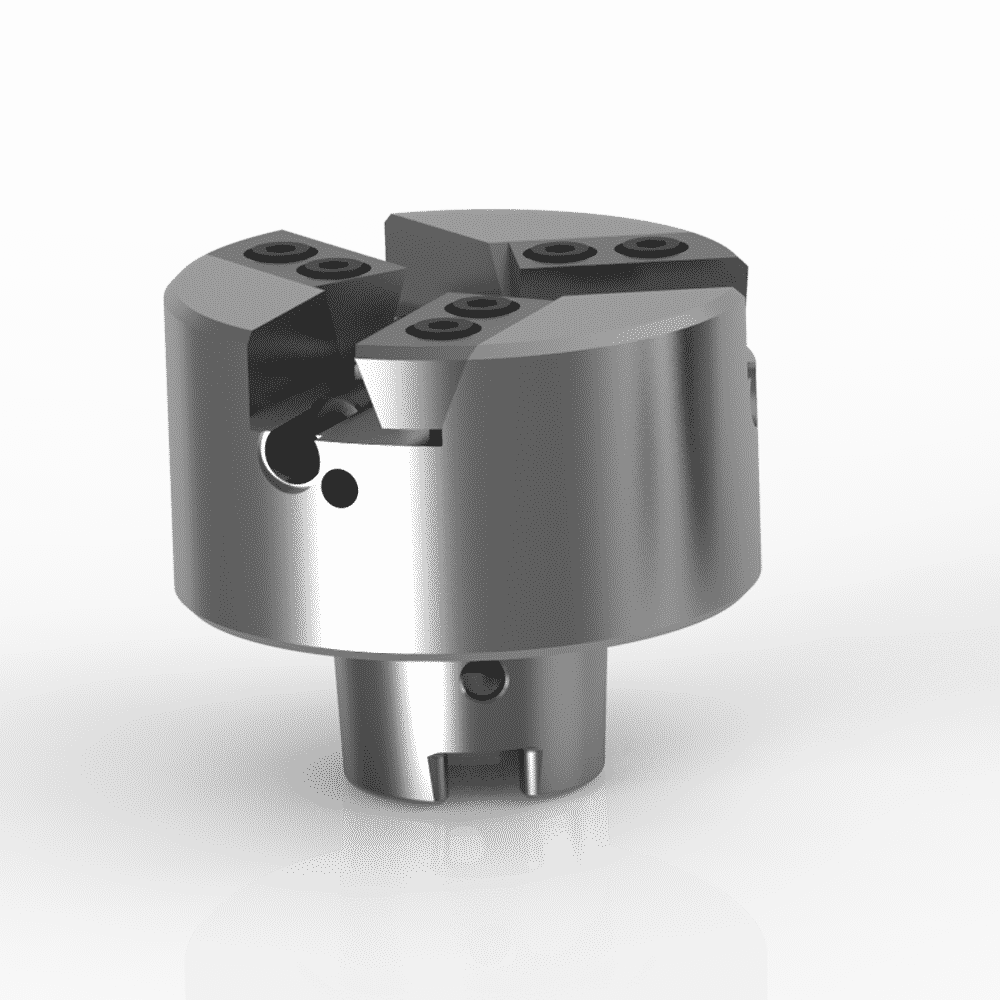

Standardowy system modułowy przyciąga klientów możliwością dostosowania do różnych średnic i materiałów oraz precyzyjnych wymagań. Dzięki elastyczności GE 100 możliwe do obróbki są średnice od Ø 5 mm do Ø 240 mm. Głowica narzędziowa może być stosowana uniwersalnie. Umożliwia ona adaptację do wszystkich znanych gniazd we wrzecionach obrabiarek, w tym wszystkich systemów szybkiej wymiany narzędzi. Poprzez wymianę chwytu lub tulei mocującej możliwa jest obróbka różnych przedmiotów przy pomocy tego samego korpusu głównego, a zatem tej samej głowicy narzędziowej.

Centralny otwór w głowicy narzędziowej służy jako oprawka zaciskowa dla nawiertaków do nakiełków, wierteł stopniowych, wierteł kształtowych lub wytaczadeł. Ustawianie osiowe i promieniowe przesuwnego uchwytu następuje w prosty sposób za pomocą jednego wkrętu.

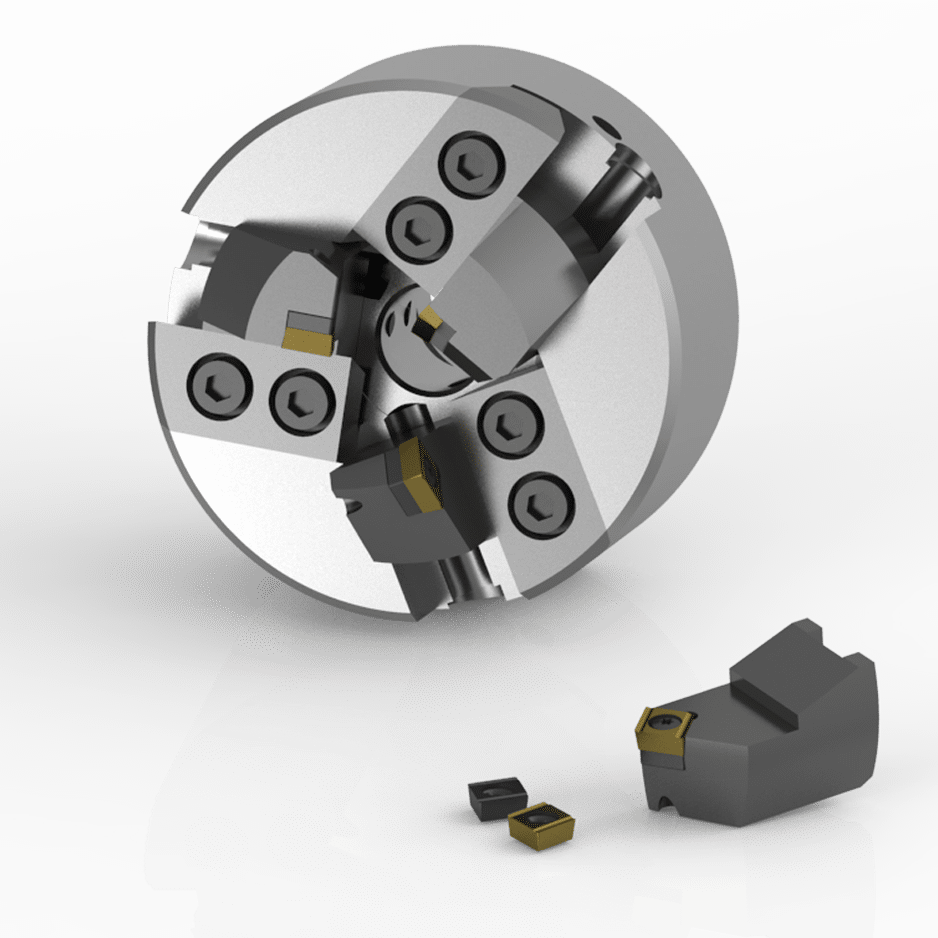

Standardowy program wymiennych płytek skrawających wg DIN/ISO pasujących do oprawek nożowych w GE 100 jest specjalnie przystosowany dla użytkowników tego systemu. W/w płytki są szlifowane z wysoką precyzją. Umożliwia to z kolei najwyższą precyzję obrabianych części, powtarzalną dokładność, niskie opory skrawania, a w wyniku tego wysoką niezawodność procesu. Wyszlifowane łamacze powodują powstawanie krótkich wiórów, co jest koniecznie wymagane przy precyzyjnej obróbce wieloostrzowymi narzędziami. Program płytek skrawających obejmuje ich wykonanie z różnych gatunków węglika spiekanego, z różnymi powłokami. Stąd wynikają optymalne trwałości, parametry skrawania i niskie koszty jednostkowe wyrobów.



Łączyć do 5 kroków roboczych za pomocą tylko jednego narzędzia!

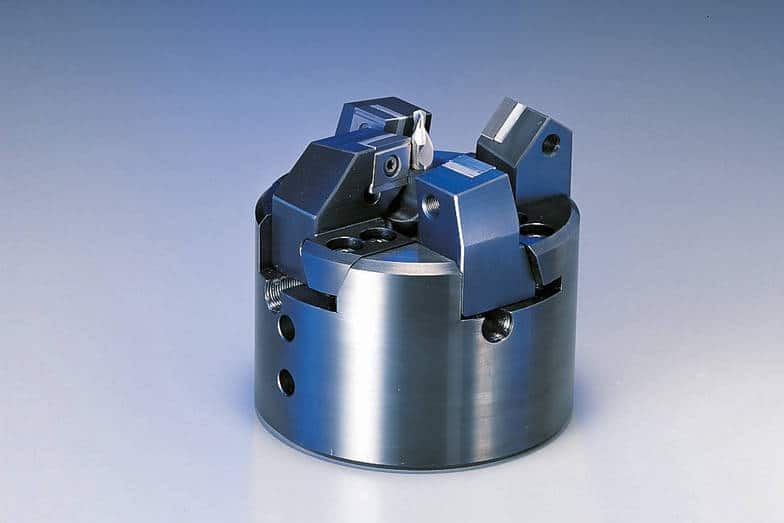

  • W zależności od zadań obróbczych do dyspozycji są głowice narzędziowe z
    2, 3 lub 4 oprawkami zaciskowymi, dostępne z magazynu.
  • Alternatywnie, poprzez chwyt głowicy narzędziowej można tworzyć kombinację systemu GE 100 ze wszystkimi oprawkami narzędziowymi. Otwór do mocowania tulei zaciskowych dla nawiertaków do nakiełków i wierteł stopniowych. Prosty montaż wierteł od strony zewnętrznej.
  • Oprawki zaciskowe są regulowane osiowo i promieniowo śrubami ustawczymi, dzięki czemu możliwa jest obróbka części o różnych średnicach tylko jednym narzędziem.
  • Precyzyjnie szlifowane, obrotowe płytki skrawające wg ISO z łamaczem wiórów, dopasowanym dla danego zastosowania (z powtarzalną dokładnością mocowania ±0,013 mm)
  • Dwa do czterech regulowanych oprawek zaciskowych w kombinacji z nawiertakiem do nakiełków lub wiertłem stopniowym wykonują kompleksową obróbkę w sekundowym czasie.

Obszary zastosowań:

  • Obróbka rur, wałków i korpusów
  • Obróbka prętów
  • Obróbka czopów
  • Planowanie i wykonanie nakiełków jako przygotowanie do obróbki toczenia w kłach

Użytkownicy:

  • Producenci długich rur
  • Producenci akcesoriów do rur
  • Producenci samochodów i silników
  • Producenci armatury
  • Producenci stali

Przykłady zastosowania

W przemyśle motoryzacyjnym: obróbka przewodów hamulcowych, hydraulicznych i paliwowych, korpusów amortyzatorów, rur z zewnętrznymi osłonami, korpusów łożysk hydraulicznych. W technice sanitarnej: obróbka zaworów, przewodów wodnych, zbiorników buforowych i kolektorów grzewczych. Użytkownicy, od małych do liderów rynku w różnych branżach, są zdecydowanymi zwolennikami systemu GE 100, dzięki płynącym z niego korzyściom.

Szczególne wymagania – wielofunkcyjne rozwiązania

W różnych komponentach każdego rodzaju pojazdów montowane są liczne rury i wałki. Ponadto duża liczba korpusów z różnych materiałów wymaga wielu zabiegów obróbczych. Modułowa konstrukcja systemu GE 100 umożliwia zmontowanie modułowego narzędzia ze standardowych elementów. W oparciu o przedstawioną przez użytkownika strategię obróbki opracowywane jest indywidualne rowiązanie dla klienta. Płytki skrawające z odpowiednich gatunków materiałów, z odpowiednimi powłokami oraz dobraną geometrią ostrza, pozwalają na ekonomiczną obróbkę bardzo wielu materiałów.

Application examples:

  • Stelaże foteli
  • Amortyzatory
  • Przewody paliwowe, olejowe, hamulcowe, Wtryskiwacze
  • Obudowy skrzyń przekładniowych

Przykłady zastosowań: Wielofunkcyjny system narzędziowy GE 100

Wymagania specjalne – rozwiązania wielofunkcyjne

Rury i zbiorniki dla inżynierii sanitarnej i budowlanej są najczęściej produkowane metodą obróbki skrawaniem. Wielofunkcyjny system narzędziowy GE 100 pozwala w tym przypadku na ekonomiczną obróbkę.

Przykłady zastosowań:

  • Złączki
  • Przewody wodne
  • Armatura
  • Rozdzielacze grzewcze

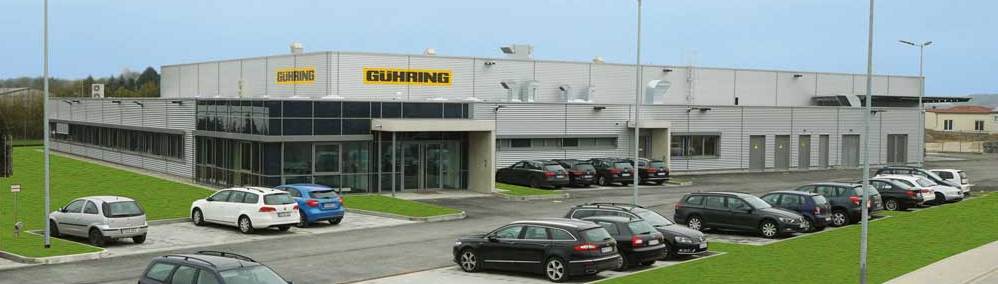

Konstruowanie, dysponowanie, produkcja, wysyłanie i magazynowanie w jednym miejscu: Markt Erlbach.
Firma Gühring specjalizuje się w produkcji systemu GE 100 w miejscowości Markt Erlbach.
Od 25 lat są tam produkowane wielofunkcyjne systemy narzędziowe – sprawdzona koncepcja!
Ta filia Gühring’a łączy w sobie biegłą wiedzę użytkową z zakresu obróbki wykańczającej i szybko oraz kompetentnie rozwiązuje problemy obróbcze klientów. Krótkie terminy dostaw, szeroka dostępność towaru z magazynu i niezawodność terminowa dostaw mówią same za siebie.
