PKD-/PCBN Werkzeuge
Startseite » Produkte » PKD-/PCBN-Werkzeuge

PKD-/PCBN-Werkzeuge

Gühring PKD Werkzeuge – Effizienz für komplexe Bearbeitungsaufgaben

HERSTELLER-KNOW-HOW

In die Entwicklung und Fertigung von PKD- und PCBN-bestückten Werkzeugen stieg Gühring bereits vor über 35 Jahren ein. Seither zählt dieser Geschäftsbereich zu den Kernkompetenzen des schwäbischen PKD-Werkzeugherstellers. Als Pionier in der Herstellung von Bohrwerkzeugen erschloss Gühring nach und nach alle Zerspanarten vom Fräsen, über Gewinden und Reiben bis zum
Drehen und steht mehr denn je für seine Kompetenz als Komplettanbieter.

SONDERLÖSUNGEN NAH AM KUNDEN

Am Stammsitz in Albstadt steht das PKD-/PCBN-Hauptwerk, wo innovative PKD Werkzeuge entwickelt und hergestellt werden. 95 % davon als Sonderwerkzeuge, die wir gemeinsam mit unseren Kunden erarbeiten. Während der gesamten Einsatzzeit der PKD- und PCBN-Sonderwerkzeuge kümmern wir uns um unsere Produkte und betreuen den Kunden von der Prozessauslegung bis zum Serieneinsatz seiner PKD-Fräser und PKD-Bohrer.

DIENSTLEISTUNG

Nach der Herstellung unserer PKD Werkzeuge endet unser Service noch lange nicht. Wir begleiten Sie – ein Werkzeugleben lang – wenn Sie das wünschen. Umfangreiche Services & After Sales wie
Tool Management sowie die Wiederaufbereitung (Nachschärfen und Neubestückung) in Originalqualität gehören zu unserem Angebot. Werkzeugversorgung, umfassende Logistik, ein weltweites Netz an Dienstleistungszentren: Wir tun alles dafür, damit Sie unsere PKD Werkzeuge maximal wirtschaftlich einsetzen können.

WIR SIND FÜR SIE DA

Wir sind vor Ort, weltweit & flächendeckend. Auf allen Kontinenten, in fast 50 Ländern, an über
70 Standorten. Ein engmaschig gewebtes Netz an Außendienstmitarbeitern und
Niederlassungen garantiert eine erst klassige Betreuung & schnelle Reaktionszeiten. Sie können sich sicher sein: Wir sind auch in Ihrer Nähe.

Über 500 Mitarbeiter konstruieren und fertigen Gühring PKD Werkzeuge weltweit
Fertigung PKD Werkzeuge
Das eigene F&E stellt die Qualität unserer PKD Werkzeuge sicher
Kugelbahn-Fräser PKD-PCBN
PKD Werkzeuge beim Löten
Hohe Fertigungstiefe für maximale Präzision bei PKD Werkzeugen

SMART CAP PKD-Planfräser

  Sauberkeit – Prozesssicherheit – Verschleißschutz



Der SMART CAP PKD-Fräser von Gühring ermöglicht dank außergewöhnlicher technischer Details höchste Produktivität und Energieeffizienz in der Aluminiumbearbeitung. Die additiv gefertigte Smart Cap Lösung ermöglicht eine definierte Spanabfuhr für maximale Prozesssicherheit, eine optimierte Kühlmittelzufuhr und einen entsprechenden Verschleißschutz für den Grundkörper.

Die barrierefreie Konstruktion ermöglicht eine dreidimensionale Kühlkanalführung des PKD-Werkzeugs. Somit kann eine optimierte Temperierung der PKD-Schneide sowie eine prozesssichere Spanabfuhr auch bei der MMS-Bearbeitung gewährleistet werden.

Die Anwendung von fest gelöteten PKD-Schneiden in Kombination mit der Smart Cap Lösung ermöglicht zudem ein einfaches Handling für den Anwender. Der Smart Cap PKD-Planfräser ist von Durchmesser 32mm bis Durchmesser 125mm erhältlich, hierbei werden 8 bis 22 PKD-Schneiden für maximale Produktivität eingesetzt.

PKD Fräser

PCBN-FEINBOHRWERKZEUGE

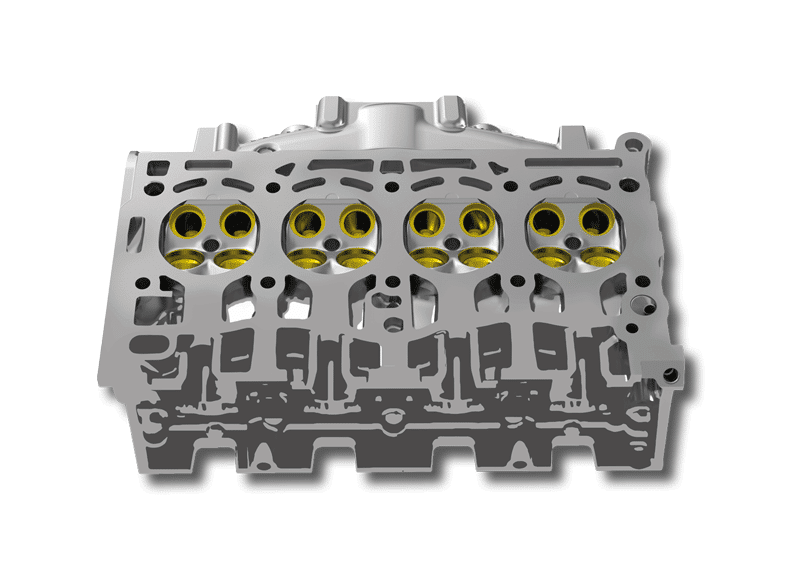

  BEARBEITUNG ZYLINDERKOPF – VENTILTRIEB



Die Ventilring- und Ventilführungsbearbeitung ist die kostenintensivste Zerspanungsaufgabe am Zylinderkopf. Die Ventile steuern den Ladungswechsel durch Öffnen und Schließen der Lufteinlaß- und Abgasaustrittskanäle.

Für eine optimale Abdichtung des Ventiltellers am Ventilsitzring sind enge Form- und Lagetoleranzen einzuhalten. Abrasives Material sorgt außerdem für hohen Verschleiß. Die Werkzeugkosten sind daher in der Regel sehr hoch, genauso wie die Haupt- und Nebenzeiten.

PKD Bohrer

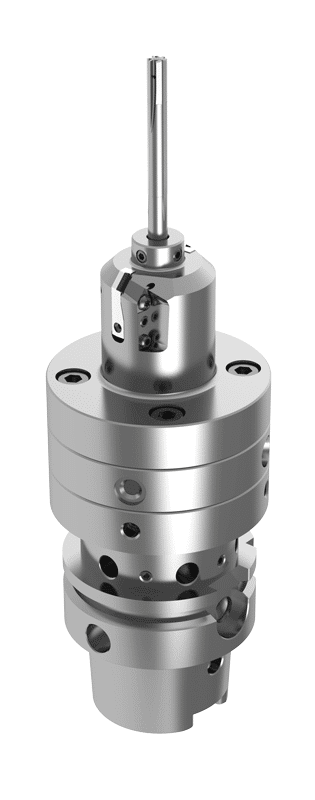

FEINBOHRWERKZEUG MIT SMART SETTING SYSTEM GP 300

PKD Bohrer

Das System GP 300 mit separater WSP-Klemmung besitzt eine integrierte Feinverstellung für eine μm-genaue und schnelle Einstellung der präzisionsgeschliffenen PCBN-Schneiden. Durch die getrennte Spannung von Wendeschneidplatte und Kassette entfällt bei einem Plattenwechsel die wiederholte Einstellung der Kassette.

Dank der 6-schneidigen VHM-Reibahle können in der Ventilführung hohe Schnittparameter gefahren und gleichzeitig enge Toleranzen eingehalten werden. Mit der dreieckigen T-Platte ist nur eine Schneide im Einsatz, die restlichen Schneiden liegen geschützt innerhalb des Werkzeugs.

PKD Bohrer
PKD Bohrer - Feinbohrwerkzeuge

PCBN-FEINBOHRWERKZEUGE

  BEARBEITUNG GETRIEBEGEHÄUSE – HAUPTZUGBOHRUNG



Die Fertigbearbeitung von sogenannten Hauptzugbohrungen in der Getriebegehäusebearbeitung erfordert Werkzeugdurchmesser von bis zu 300 mm. Dabei verfügen die Werkzeuge über ein sehr hohes Eigengewicht von mehr als 20 kg, welches zu einer hohen Belastung der Maschinenspindel und zu einem hohen Kippmoment führt.

Werden bei der Zerspanung der Hauptzugbohrung leichtere Werkzeuge eingesetzt, hat dies positive Auswirkungen auf die Präzision der Bearbeitung und die Lebensdauer der Maschinenspindel.

GEWICHTSOPTIMIERTES PKD-FEINBOHRWERKZEUG MIT DECKEL

PKD Bohrer
PKD Bohrer

Für maximale Standzeit können alle Schneiden zusätzlich radial und axial nachjustiert werden. Schräge PKD-Führungsleisten sorgen für optimales Führungsverhalten im unterbrochenen Schnitt bei dem PKD Bohrer. Durch verschraubte, austauschbare Kassetten ist die Neubestückung des Werkzeugs schnell, einfach und ohne thermische Belastung des Grundkörpers möglich. Das wirkt sich positiv auf die Lebensdauer des PKD Bohrers aus.
