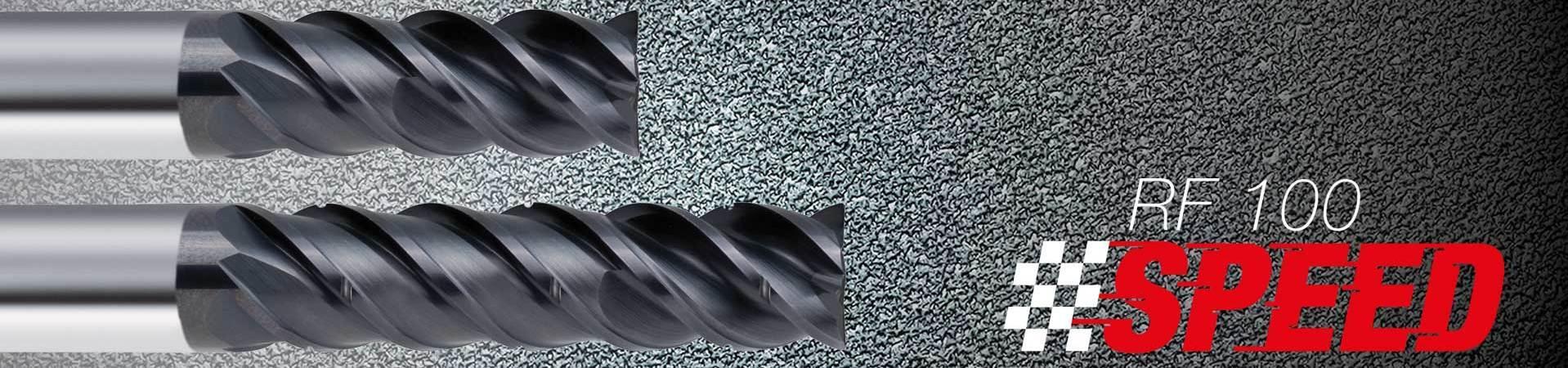

RF 100 SPEED

Frézy HPC v oceli a nerezi – efektivní obrábění HPC

S novou frézou RF 100 Speed je na trhu nejostřejší a nejrychlejší fréza HPC z programu Gühring Ratio. Vyznačuje se vysokou 48° spirálou a svým nerovnoměrným dělením břitů pro měkký, nehlučný řez. Frézy jsou k dostání v různých provedeních. Dlouhé provedení obsahuje dělič třísek pro jejich lámání nakrátko a zaručuje tak u obrábění HPC plynulý odvod třísek.

Record di asportazione del truciolo (1000 cm³/min)!
Gühring e Chiron

Gühring e Chiron: imbattibili insieme! Insieme le aziende hanno stabilito un incredibile record di asportazione del truciolo: 1.000 cm³ di acciaio al minuto! L’interazione tra dinamica della macchina e stabilità di fresatura rende possibili grandi volumi di asportazione del truciolo e consente di accelerare i tempi di produzione alle aziende che realizzano stampi nei settori aerospaziale e automobilistico.

Il monomandrino FZ16 S five axis di Chiron è stato progettato per soddisfare particolari esigenze di precisione nella lavorazione a 5 assi. In combinazione con la fresa GTC (Gühring Trochoidal Cutting) RF 100 Speed di Gühring è stato raggiunto un volume di asportazione di trucioli di 1.000 cm³ di acciaio (16MnCr5) al minuto. Il centro di lavoro e le frese si distinguono per le straordinarie prestazioni in termini di dinamica e produttività. Il separatore di trucioli e l’estrema lunghezza del tagliente sulla fresa garantiscono un taglio regolare e un’elevata scorrevolezza. Le analisi preliminari delle vibrazioni e la strategia di fresatura GTC garantiscono la stabilità del processo e quindi la lavorazione di un maggior numero di pezzi con la massima precisione, soprattutto nella fresatura HPC e nella sgrossatura.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

RF 100 Speed

RF 100 Speed: Frézy HPC do oceli a VA

NOVÁ SÍLA GTC

5břitá a 7břitá fréza RF 100 Speed

Zejména při frézování velmi houževnatých materiálů je zvýšení řezné rychlosti při zohlednění procesní bezpečnosti možné pouze v omezené míře. Díky zvýšenému počtu zubů 5břité a 7břité ratio frézy RF 100 Speed je možné i v případě těchto těžko obrobitelných materiálů obrábět vysoký objem materiálu při stabilní procesní bezpečnosti.

5břitá a 7břitá ratio fréza RF 100 Speed nyní doplňuje řadu Speed a umožňuje vysoce dynamické GTC obrábění při ae až 10 %. Při omezených otáčkách stroje nebo omezených řezných rychlostech materiálu zajišťuje zvýšený počet zubů vysoké posuvy a dlouhou životnost. Jsou vhodné zejména pro těžkoobrobitelné materiály za stabilních podmínek.

// vysoce výkonné hrubování i při velkých hloubkách řezu

// maximální posuvy pro velké třískové objemy v čase

// vysoce dynamické GTC frézování houževnatých nerezových ocelí, speciálních slitin a nejrůznějších druhů oceli a litiny



RF 100 Speed P a M

5břitá a 7břitá fréza Speed doplňuje zavedený program RF 100 Speed specialisty na materiály P a M. Tyto frézy jsou vhodné pro obrábění GTC při ae až 15 %. Díky velkému úhlu šroubovice 48° s nerovnoměrným dělením břitů pro měkký, klidný řez a velké drážky pro odvod třísek zajišťují RF 100 Speed P a RF 100 Speed M nízké zatížení stroje a spotřebu energie. Menší počet zubů poskytuje maximální prostor třísky pro lepší odvádění třísek ze stroje. Frézovací nástroje jsou k dispozici v různých provedeních. Dlouhé provedení obsahuje dělič třísek pro jejich lámání nakrátko a zaručuje tak plynulý odvod třísek. Velké čelní uvolnění pro třísky a vylepšené vyostření středu dovolují bezpečné zanořování. Optimalizované ochranné zkosení rohu břitu a korekce čela chrání roh břitu jako nejcitlivější část nástroje ze dvou stran, takže břit dobře odolává také smykovému zatížení. Díky této kombinaci se výrazně prodlužuje životnost nástroje.

Více informací o RF 100 Speed

Fréza RF 100 Speed obsahuje odpovídající geometrii, aby vyhovovala materiálům, jako jsou nepoddajné, lehce nebo vysoce legované oceli a těžce zpracovatelné materiály – především v moderních aplikačních technologiích, např. strategii frézování HPC.

Dvojitá ochrana díky ochrannému sražení a čelní korekci břitu

Tak má nástroj optimalizovanou čelní geometrii: Velké prostory pro třísky a vylepšené vyostření středu dovolují bezpečné zanoření při frézování HPC. Nerovnoměrné dělení břitů při frézování HPC zajišťuje zlepšení tichého chodu a vede k vynikajícím povrchům a vysoké životnosti. Optimalizované ochranné sražení a čelní korekce břitu frézy HPC chrání roh břitu jako nejcitlivější části nástroje ze dvou stran, takže břit dobře odolává také smykovému zatížení. Díky této kombinaci se výrazně prodlužuje životnost frézy.

Plné drážkování až 0,8xD díky odskočnému jádru

RF 100 Speed má zesílenou upínací stopku DIN pro vysokou stabilitu při frézování HPC. Odskočné jádro vytváří v přední části více prostoru pro třísky, což bez problému umožňuje plné drážkování až 0,8xD. Optimalizované čelo kromě toho umožňuje zanořování po šroubovici nebo šikmé rampování.

Inovativní dělič třísek pro frézování HPC

U dosavadních frézek s hladkými břity, které se používají při frézování HPC, se vytváří třísky v délce ap (přísun). Tak i za velmi krátkou dobu vzniká mnoho třísek, které se z procesu jen těžce odstraňují. Třísky při frézování zůstanou ležet na obrobku a dají se těžko odvést. Díky děliči třísek frézy padají třísky více k sobě, což ulehčuje odvoz. Zejména u vnitřních kontur a kavit se tak třísky lépe odvádí a vytváří tak klady procesní bezpečnosti. Zatížení stroje se díky lehkému řezu u frézován HPC výrazně snižuje a zvyšuje se objem výkonu.

Použití:

  • Hrubování HPC: Suché obrábění v 42CrMo4 (1.7225 s 900 N/mm2)
  • ve sklíčidle HPC s ukázkovým zajištěním PinLock
  • Parametry řezu:
    ap: 60 mm ae: do 1 mm
    vc: 270 m/min S: 4 300 min-1
    fz: do 0,21 mm vf: up to 3 715 mm/min
    Objem materiálu odebraného za jednotku času Q = 222 cm³/min
  • Výdrž přes 278 min při hrubování
