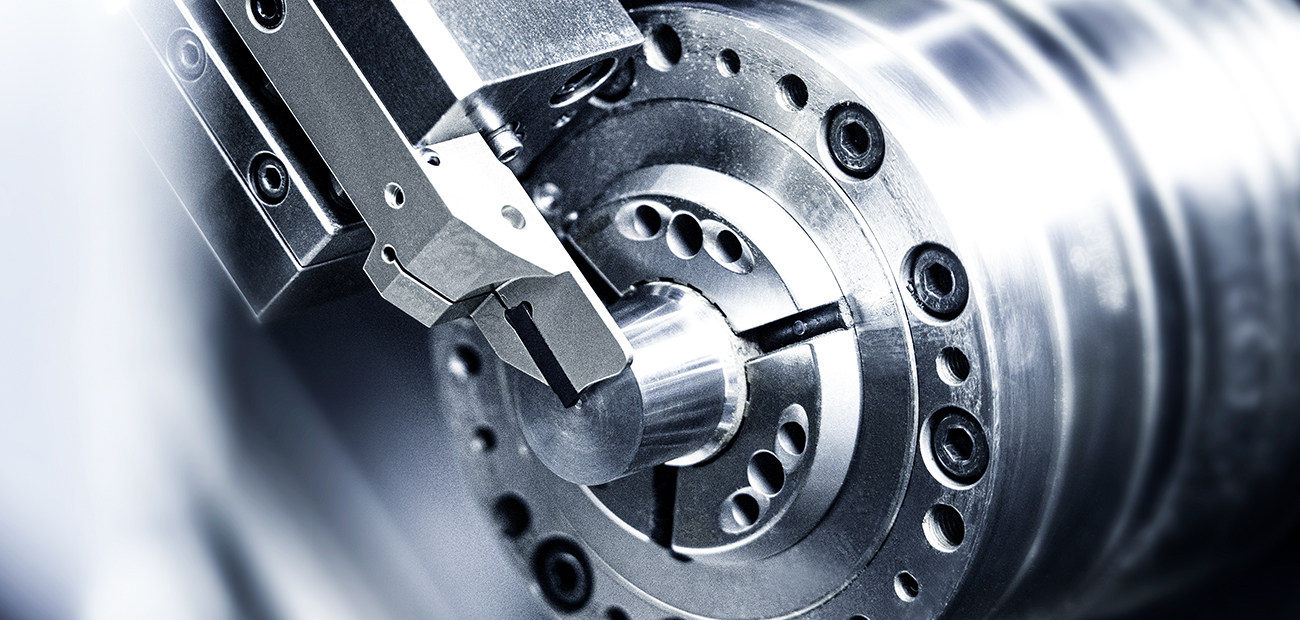

Einstechwerkzeuge / Drehwerkzeuge
Gühring deckt alle Zerspanoperationen ab

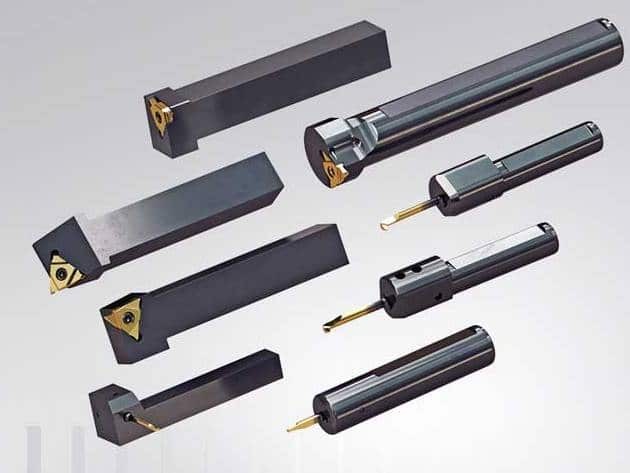

Mit seinen neuen Einstechsystemen erweitert Gühring das Produktportfolio um stehende Werkzeuge für die Drehbearbeitung. Zusätzlich zu dem weltweit umfangreichsten Programm an rotierenden Zerspanungswerkzeugen haben wir den Themenbereich Einstech- und Drehwerkzeuge ergänzt. Die Systeme 104 und 106 zum Ausdrehen, Einstechen, axial Stechen, Gewindedrehen und Nutstoßen sowie das System 305, einer dreifach wechselbaren Wendeschneidplatte für die Außen- und Innenbearbeitung.
Mittlerweile ergänzen die Systeme 108 und 110 das Angebot an Kleinstwerkzeugen und kundenspezifischen Sonderwerkzeugen. Für Ein- und Abstechanwendungen in Stahl- und Edelstahlwerkstoffen ist das System 222 bestens geeignet.
Eigenfertigungstiefe sucht seinesgleichen
Möglich gemacht wird diese rasante Entwicklung auch durch die enorme Fertigungstiefe von Gühring, die auch bei der neuen Produktgruppe der Drehwerkzeuge zum Tragen kommt. Hartmetall aus eigener Herstellung, eigens entwickelte Maschinen und Beschichtungen aus dem eigenen F&E – so handhabt es Gühring bei all seinen Produkten. Nun nicht mehr ausschließlich bei rotierenden, sondern auch bei stehenden Werkzeugen.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
NEUHEITEN
Mit der umfangreichen Programmerweiterung bei den Stechwerkzeugen wird Gühring dem Anspruch eines Komplettanbieters mehr als gerecht: Mit den neuen markt- und anwendergerechten Ergänzungen umfasst das Programm fast 8.000 Artikel.
System 222 – zum Ein- und Abstechen
Das System 222 zeichnet sich durch hohe Flexibilität und Prozesssicherheit aus – für Ein- und Abstechanwendungen in Stahl- und Edelstahlwerkstoffen.
Die Schneidplatte ist in mehreren Ausführungen verfügbar und glänzt durch hohe Präzision und Leistungsfähigkeit – auch bei tiefem Ein- und Abstechen. Der Spanformer sorgt für eine sichere Spankontrolle und optimalen Spanbruch.
Das umfangreiche Sortiment an Klemmhaltern und Abstechschwertern ist sowohl mit als auch ohne innere Kühlmittelzufuhr verfügbar.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Ob lange Auskragungen oder große Stechbreiten und Bearbeitungstiefen: Das System 110 bietet optimale Lösungen für den Bedarf an kundenspezifischen Sonderwerkzeugen. Die Rohlinge stehen mit einem Schaftdurchmesser von 10 mm und bis zu einer Gesamtlänge von 112 mm standardmäßig zur Verfügung. Die Auslegung noch längerer Werkzeuge überprüfen wir gerne.
Ein Standardprogramm an unterschiedlichen Klemmhaltern vervollständigt das System 110. Für maximale Flexibilität und Stabilität – auch bei schwierigen Anwendungsfällen.
System 110
Das System 108 ergänzt mit über 700 verschiedenen Artikeln das Werkzeugprogramm der Kleinstwerkzeuge. Das vielfältige Angebot an Schneideinsätzen mit einem Schaftdurchmesser von 8 mm und Klemmhaltern garantieren maximale Stabilität und eine hohe Prozesssicherheit beim Ausdrehen und Profildrehen bis tmax 2,5 mm. Auch für das Inneneinstechen bis tmax 3 mm, Rückwärtsdrehen, Axialstechen und für Stoßbearbeitungen eignen sich die Werkzeuglösungen des Systems 108 hervorragend.
Ein Standardprogramm der gängigsten Klemmhalter vervollständigt das System 108.
Das System 104 wird um zahlreiche Haltervarianten ergänzt. Klemmhalter in Zollabmessungen gehören nun ebenso zum Standardprogramm wie maschinenspezifische Schäfte für Star-, Tornos- und Citizen-Maschinen.
Aufnahmen mit Polygon- und HSK-T-Schaft sowie zahlreiche neue Ausführungen mit quadratischem Schaft finden sich in der Programmerweiterung.
System 106
Das System 106 wird im Bereich Klemmhalter im selben Umfang erweitert wie System 104. Außerdem kann nun aus einem deutlich umfangreicheren Portfolio an Schneideinsätzen das passende Werkzeug ausgewählt werden. Neu sind unter anderem:
- Bearbeitungsdurchmesser ab 5 mm
- Schneideinsätze zum Ausdrehen und Profilieren mit größerem tmax von 1 mm und 2 mm
- Schneideinsätze zum Vollprofil-Gewindedrehen bis M12
Zahlreiche Ausführungen sind in bis zu 7 verschiedenen Halslängen und 5 verschiedenen Eckenradien erhältlich. Bei der Bohrungsinnenbearbeitung mit Kleinstwerkzeugen zählen die Systeme 104 und 106 somit bereits zu den umfangreichsten Programmen am Markt.

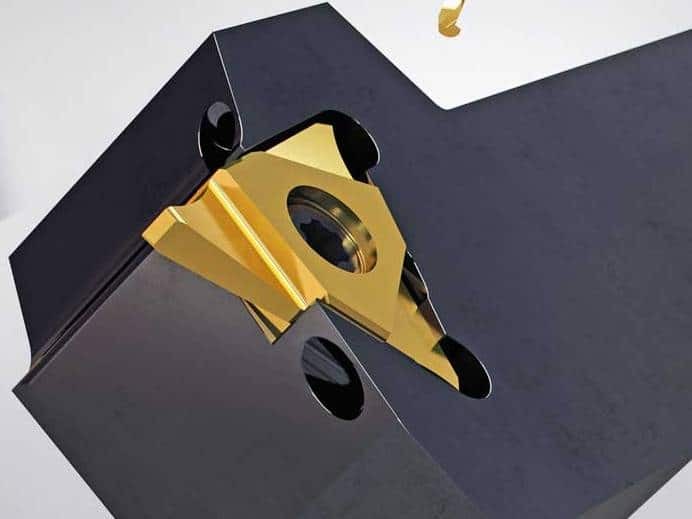

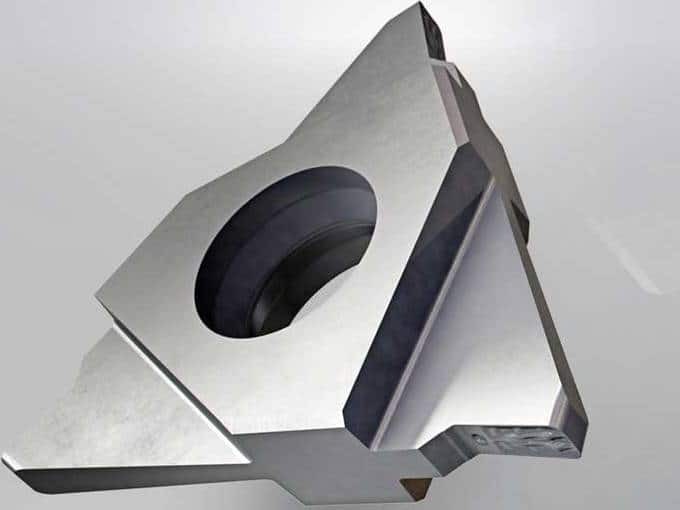

Auch beim System 305 finden sich umfangreiche Produktergänzungen. Dazu gehören:
- Neue Klemmhalter mit kleinem 10×10 mm-Spannschaft & zahlreiche Varianten in Zollabmessungen
- Halter für bis zu 12 mm breite Sonderplatten mit breitem Plattensitz als Standard-Drehwerkzeug mit und ohne IK
- 3-schneidige Wendeschneidplatten zum Gewindedrehen
- Schneidplatten mit gesintertem Spanformer
System 305 – Drehwerkzeuge
Einblick in unsere Fertigung

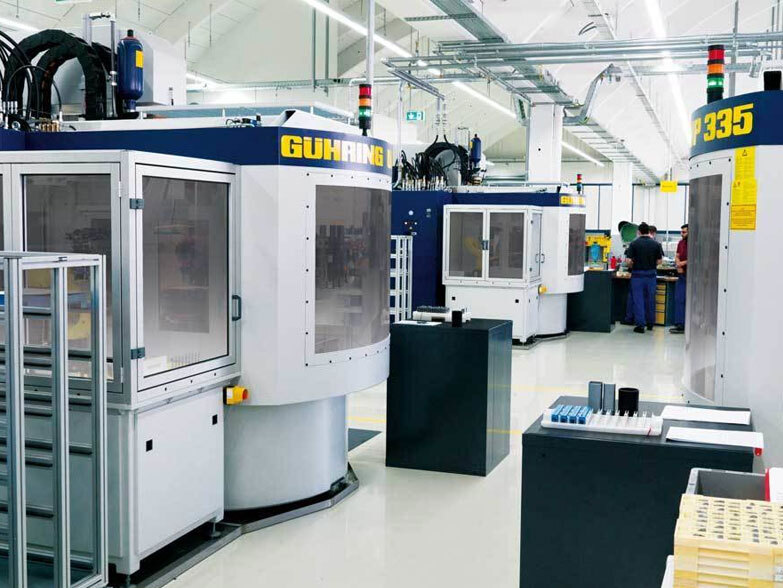

Schleifen - WSP und Schneidsätze
Komplettfertigung von Drehwerkzeugen auf Eigenbau-Schleifzentren

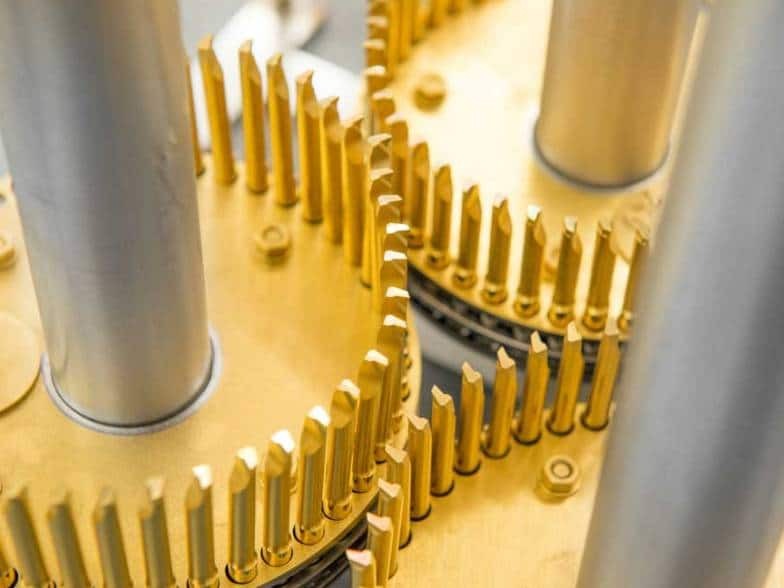

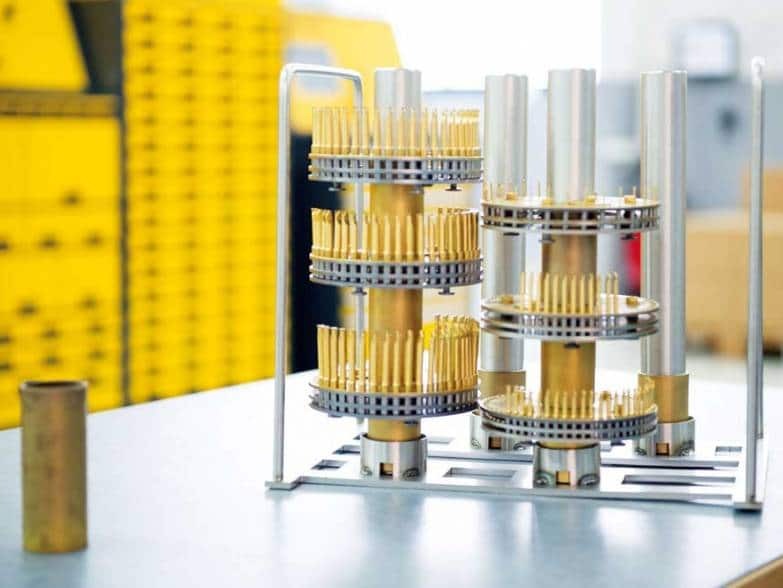

Beschichten - WSP und Schneideinsätze
Inhouse-Beschichten auf Eigenbau-Beschichtungsanlagen

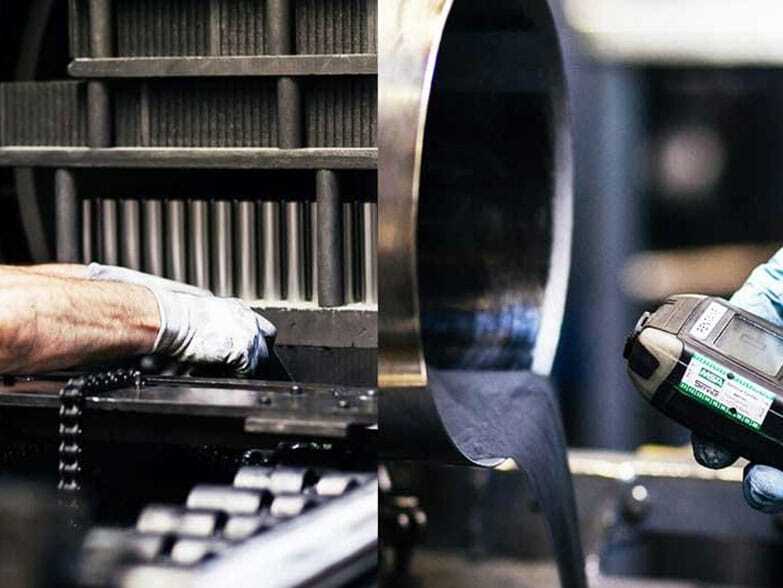

Eigene Hartmetallfertigung
Rohlingen – WSP und Schneideinsätze, Gühring eigene HM-Sorten für Drehwerkzeuge
