Werkzeugaufnahmen
Startseite » Produkte » Spannmittel

Spannmittel / Werkzeugaufnahmen

Präzision ist Einstellungssache

Von der Spindel bis zur Schneide: um das perfekte Bearbeitungsergebnis zu liefern bietet Gühring modulare Werkzeugaufnahmen, Spannmittel und Werkzeuge aus einer Hand.

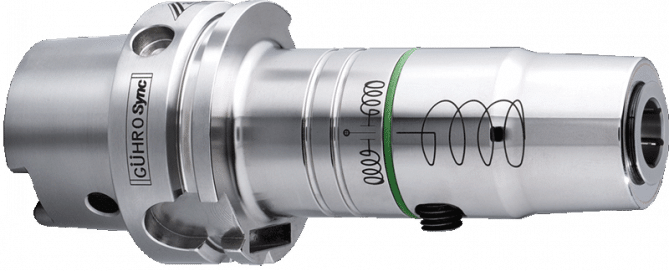

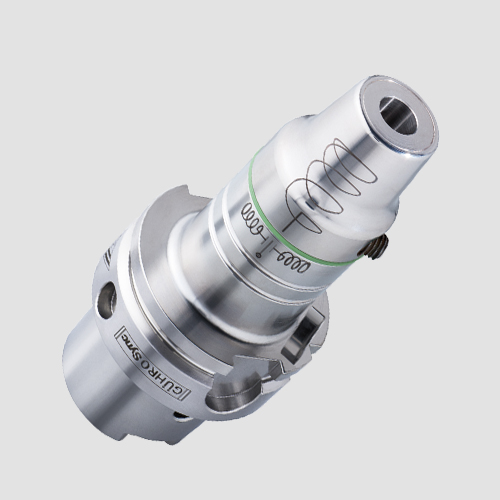

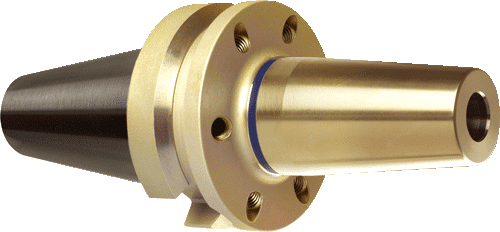

GühroSync Werkzeugaufnahmen – das Beste aus zwei Systemen



Radiale und axiale Ungenauigkeiten beim Gewinden gefährden die Qualität der Bauteile. Mit dem GühroSync bietet Gühring ein Syn-chrogewindespannfutter, das die Vorteile der Hydrodehn- und Syn-chro- Spannfutter vereint und Abweichungen der Maschine optimal ausgleicht – jetzt auch mit SK-Aufnahme, MAS/BT und Zylinderschaft.

Die Lösung von Gühring

Die Problemstellung:

Radiale und axiale Abweichungen können beim Gewinden an verschiedenen Stellen auftreten. Zum einen sinkt die Synchronität der Dreh- und Vorschubachsen verschleißbedingt. Zum anderen gibt es unter Umständen Belastungsspitzen und Dimensionsänderungen. Durch immer höhere Drehzahlen wird außerdem die dynamische Belastung in axialer und radialer Richtung erhöht.

Die Lösung:

  • Die Werkzeugaufnahme GühroSync übernimmt dann die Schwingungsdämpfung
  • Als Synchogewindespannfutter gleicht es Differenzen in der Gewindesteigung aus
  • Das Gewindefutter kompensiert außerdem Belastungsspitzen und verhindert eine wärmebeaufschlagte Bearbeitung

Die Kombination von Metallfedern, Polymerdämpfer und Hydrodehn-Spanntechnik reduziert Axial- und Radialkräfte optimal – so lässt sich der Werkzeugverschleiß mit diesem Futter um bis zu 75 Prozent senken. Zudem wurde die GühroSync Werkzeugaufnahme für die MMS- und Nasswelt konzipiert und bietet damit gehobene Technik zum marktüblichen Preis.

Der Anwender erzielt durch den Einsatz des Synchrogewindespannfutters längere Werkzeugstandzeiten, höhere Schnittparameter, kürzere Taktzeiten sowie eine gesteigerte Gewindequalität und einen geringeren Werkzeugverschleiß. Kleine Unternehmen profitieren vom komfortablen Handling und höherer Prozesssicherheit der Werkzeugaufnahme. In der Großserie stehen gesenkte Werkzeugkosten im Vordergrund.

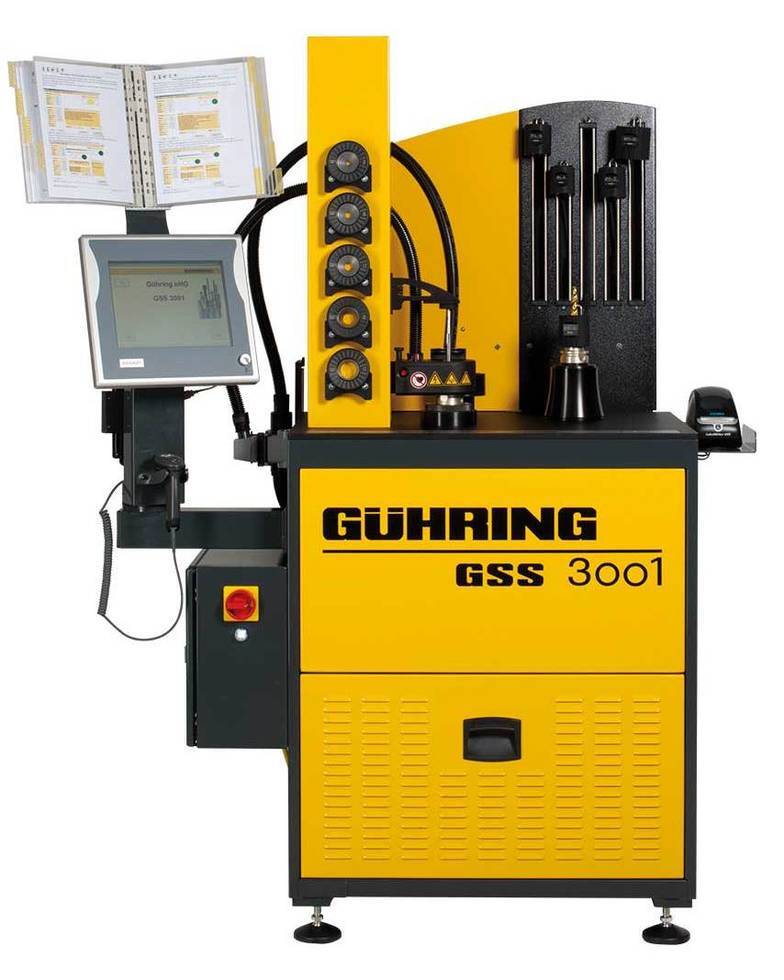

Induktiv-Schrumpfgerät GSS 3001



Einstellen, Schrumpfen und Messen in einem Gerät

Hervorragende radiale Rundlaufgenauigkeit, sichere Kraft- und Drehmomentübertragung sowie einfacher und schneller Werkzeugwechsel: Schrumpffutter als Werkzeugaufnahme tragen in der Bearbeitung zu hoher Präzision und damit guter Oberflächenqualität der Werkstücke bei und sind in der Regel ökonomischer als gewöhnliche Werkzeugaufnahmen. Diese beachtlichen Eigenschaften ergänzt das Induktiv-Schrumpfgerät GSS 3001 von Gühring  mit der automatisierten Längeneinstellung des Werkzeugs. Während des Schrumpfprozesses wird mit Hilfe einer Pin- Einheit das Werkzeug auf die gewünschte Länge voreingestellt.

Wo das GSS 3001 Schrumpfgerät von Gühring die automatische Längeneinstellung während des Heizprozesses ermöglicht, benötigen Wettbewerber in der Regel separate Arbeitsschritte: Zunächst Einstellung und Positionierung des Anschlagsystems im kalten Zustand, um anschließend auf Kontakt einzuschrumpfen.

Die Einstell- und Messgenauigkeit des GSS 3001 Schrumpfgeräts liegt bei 0,02mm, die zu erwartende Prozesszeit bei weniger als einer Minute. Dies trägt kostensparend zur Gesamtaufgabe „Werkzeugvoreinstellung“ bei.

Werkzeugverwaltung und Prozessauswertung mit der GSS-Software für Schrumpfgeräte

Die intuitive und benutzerfreundliche Bedienung erfolgt mittels  12“  Touchscreen und Barcodescanner. Die Software ermöglicht umfangreiche Verwaltungsmöglichkeit der Werkzeug-, Aufnahmen- und Schrumpfdaten sowie den dazugehörigen Parametern. Alle Vorgänge am Schrumpfgerät können individualisiert ausgewertet werden, d.h. je nach Verwendung der Daten beispielsweise bauteil-, kostenstellen- oder benutzerbezogen. Dies steigert nicht nur die Effizienz der Fertigung, sondern sorgt für größtmögliche Transparenz im Fertigungsprozess.

Das GSS 3001 Schrumpfgerät punktet außerdem durch eine integrierte Schreib- und Lesefunktion, die  zusammen mit den Balluff-Chips im Schrumpffutter die Werkzeugidentifikation vereinfachen. Standzeiten können einfach verwaltet werden.

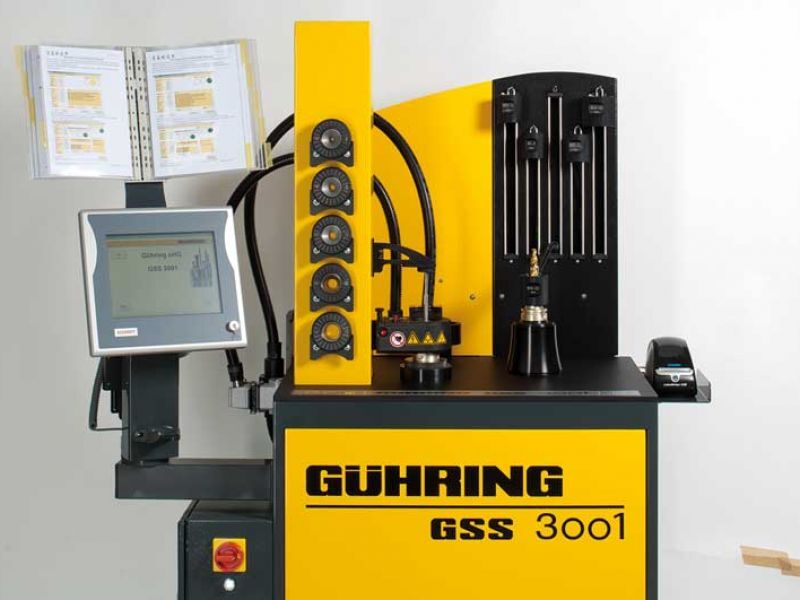

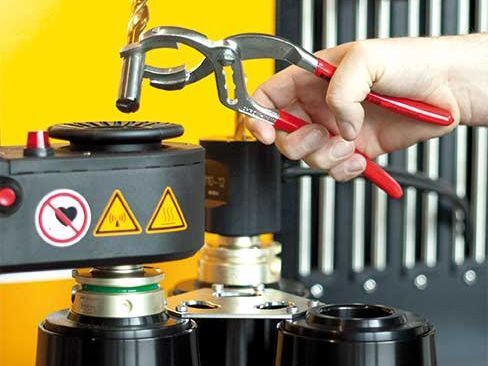

GSS 3001 Schrumpfgerät

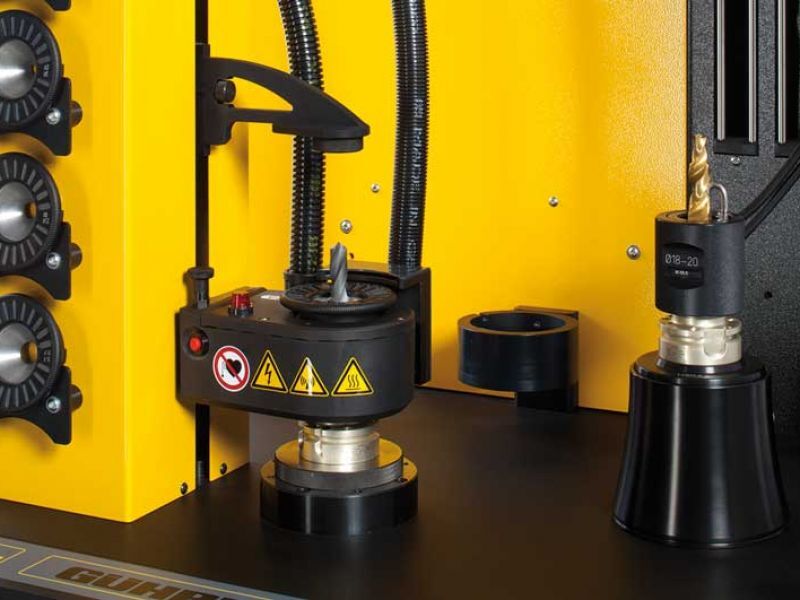

GSS 3001 Schrumpfgerät

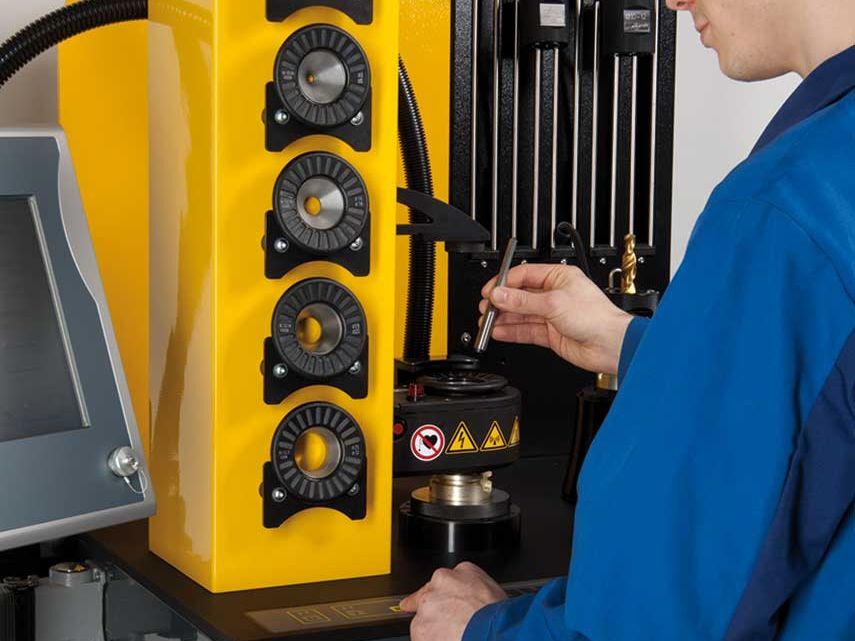

GSS 3001 Schrumpfgerät
GSS 3001 Schrumpfgerät
GSS 3001 Schrumpfgerät

Sicher Schrumpfen, Umwelt schonen

Die minimale Erwärmung des Schrumpffutters gewährleistet einerseits maximale Bediensicherheit, anderseits sichert die schonende Erwärmung die lange Lebensdauer des Schrumpffutters. Die wasserbetriebenen Kühlkörper kühlen das Schrumpffutter schnell und sicher ab. Die Werkzeugaufnahme bleibt dabei sauber und trocken, sodass sie ohne Korrosionsgefahr sofort eingesetzt werden kann. Heiße Stellen bleiben während des Kühlvorgangs sicher abgeschirmt, um Verbrennungen zu vermeiden. Entstehende Dämpfe während des Schrumpfprozesses werden durch die Rauchgasabsaugung kontrolliert abgeführt und gefiltert.

Vorteile der Schrumpftechnik: Schrumpffutter rückt in den Vordergrund

Schon seit einigen Jahren gilt nicht nur das Präzisionswerkzeug selbst als entscheidender Faktor in der Herstellung von Bauteilen, auch die Schrumpffutter rückt zusehends in den Vordergrund. So bewährt sich die Schrumpftechnik seit vielen Jahren auch in der Zerspanung für die Automotive-, Luft- und Raumfahrt- und Maschinenbau-Branche, wo Anwender die enorme Steifigkeit vor allen bei Bohrbearbeitungen zu schätzen wissen. Beim GSS 3001 Schrumpfgerät sorgt die präzise 360°-Spannung beim Gühring Schrumpffutter für hohe Spannkraft und Steifigkeit und garantiert minimalste Unwucht durch Rotationssymmetrie. Die exzellente Rundlaufgenauigkeit gewährleistet außerdem eine absolut symmetrische Schneidenbelastung, verlängert somit das Werkzeugleben und erhöht die Standzeiten.

  Vorteile auf einen Blick


  • Perfekte 360° Spannung für hohe Spannkraft und Steifigkeit mit GSS 3001 Schrumpfgerät
  • Hohe Wiederholgenauigkeit
  • Minimalste Unwucht durch Rotationssymmetrie
  • Exzellente Rundlaufgenauigkeit für symmetrische Schneidenbelastung – dadurch höhere Standzeiten
  • Reduzierte Komponenten für geringe Aufwände bei Beschaffung, Lagerhaltung und Verwaltung
  • Hohes übertragbares Drehmoment
  • Exakter Rundlauf
GSS 100 Schrumpfgerät

Download




Induktiv-Schrumpfgerät GSS 3001

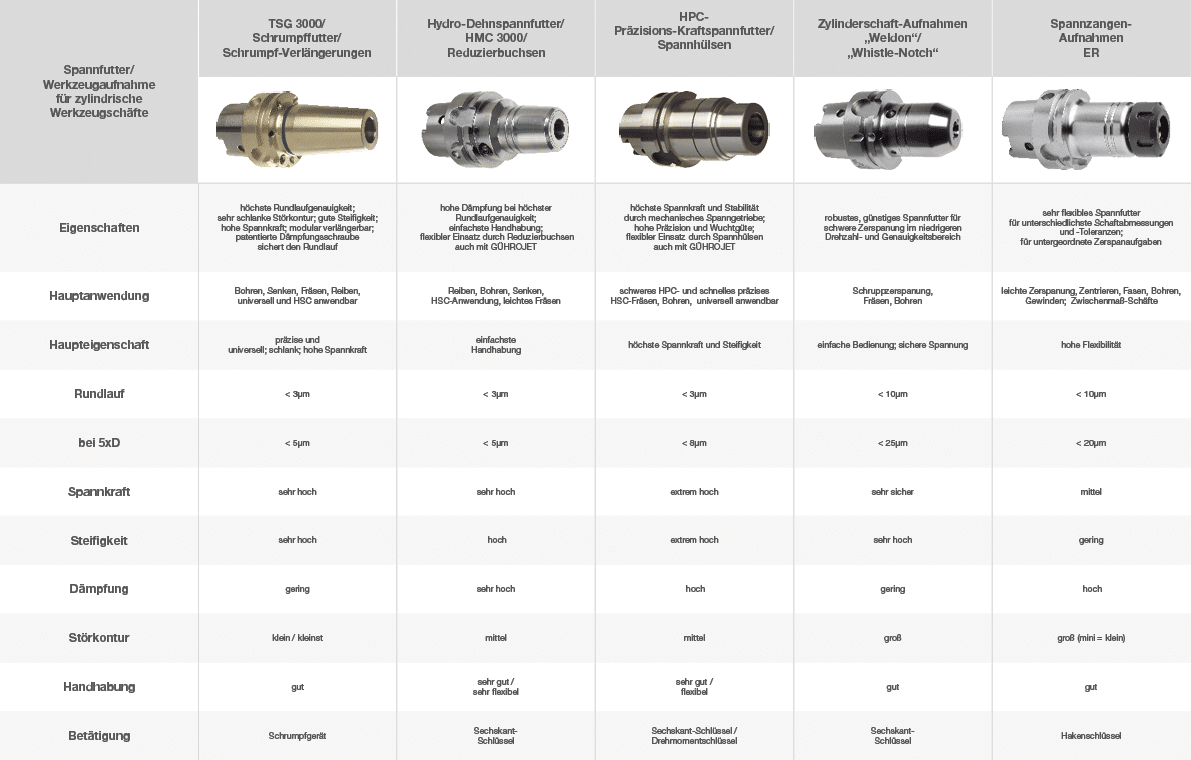

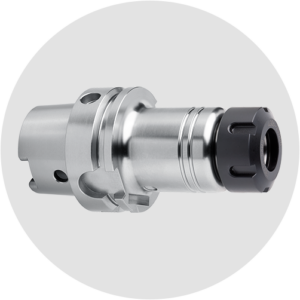

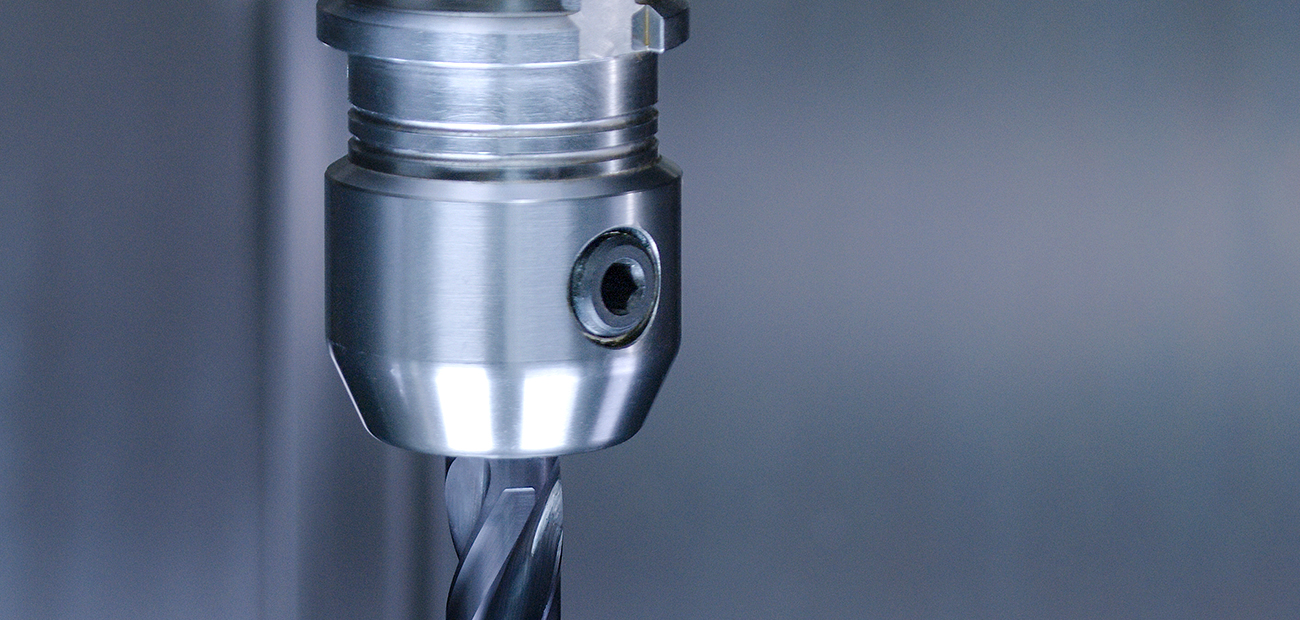

Anwendungsübersicht Werkzeugaufnahmen

Anwendungsübersicht Werkzeugaufnahmen

Unsere Werkzeugaufnahmen setzen Standards für die Zukunft

HSK Aufnahme GM300

GM 300 HSK Aufnahme

Entwicklung der HSK-Schnittstelle, Wegbereiter der Feinbearbeitung

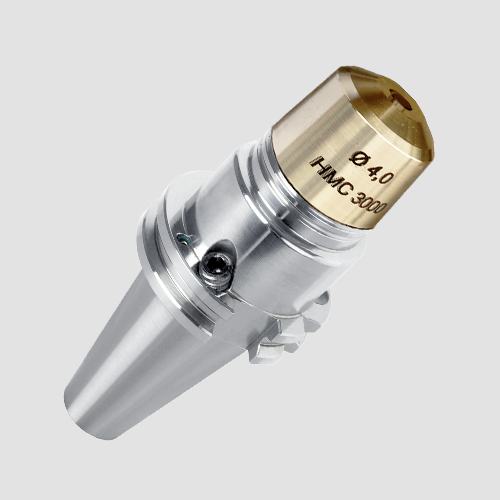

Schrumpffutter

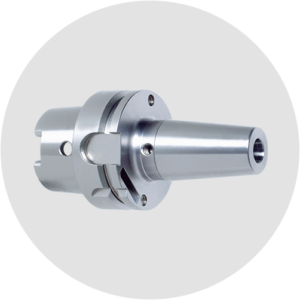

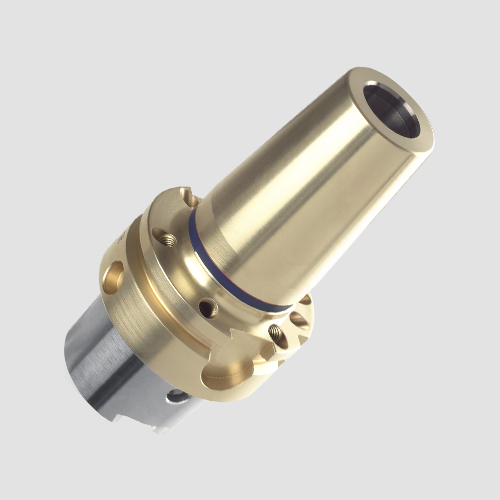

TSG 3000 Schrumpffutter

Hohe Arbeitssicherheit dank Temperaturindikator & PVD-Beschichtung für lange Lebensdauer des Schrumpffutters

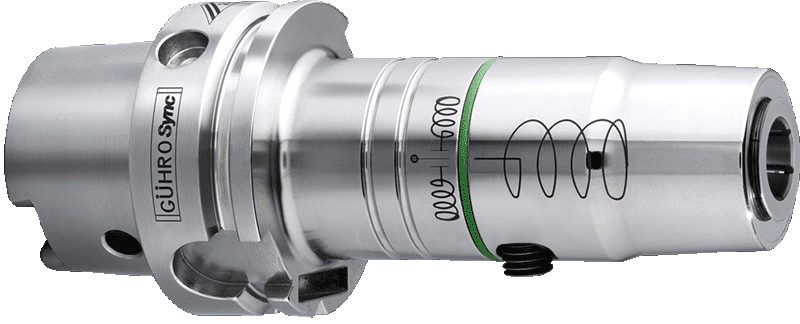

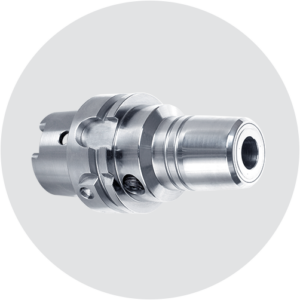

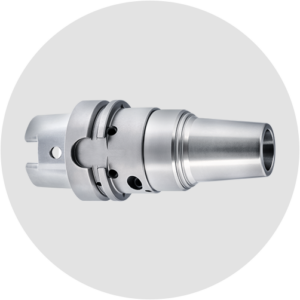

Hydrodehnspannfutter Gühro Sync

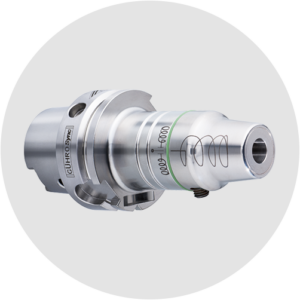

GühroSync Werkzeugaufnahme

Die Vorteile von Hydraulik-Dehnspannfutter & Synchrofutter in einer Werkzeugaufnahme

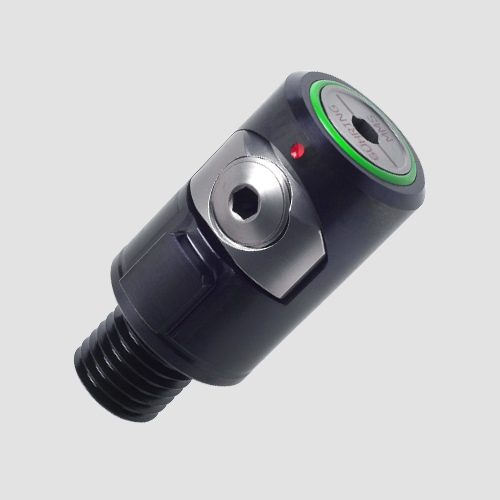

MMS Technologie für Werkzeugaufnahmen

MMS Technologie

Nur die Menge Öl, die wirklich gebraucht wird

BOHRWERKZEUGE

Ausgefeilte Bohrertechnologie

REIBWERKZEUGE

Perfekt Reiben in allen Durchmessern

TOOL MANAGEMENT

Mehr als nur Werkzeugverwaltung
