Allround-Talent in Alu: Der neue PKD-Diver

09.11.2023

PKD-Diver

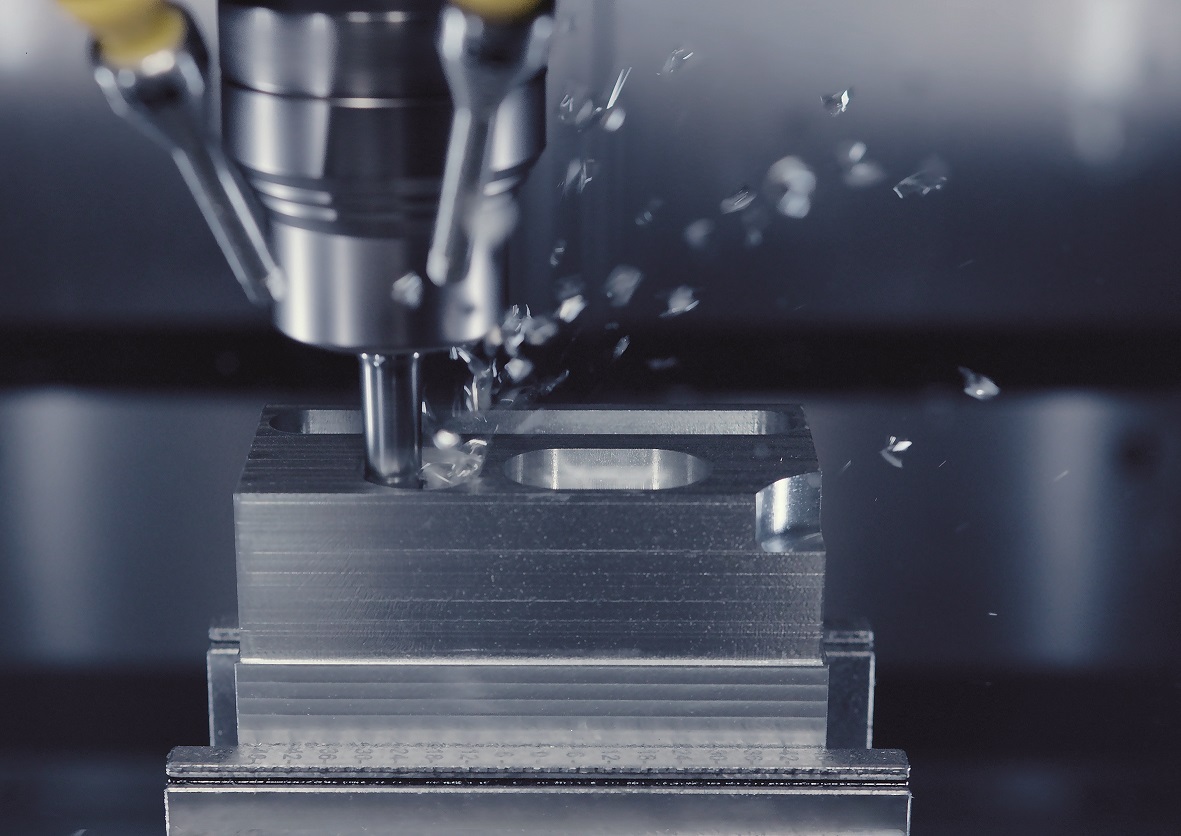

Maximale Zerspanraten und endlose Standzeiten in Aluminium: Das verspricht der neue PKD-Diver von Gühring. Dank seiner innovativen Geometrie garantiert das Werkzeug Top-Qualität bei gleichzeitig geringer Leistungsaufnahme und hoher Stabilität. So lassen sich Profil- und Strukturteile besonders gratarm bearbeiten – und somit Kosten in der Nachbearbeitung sparen.
Bei der Bearbeitung von sehr langspanenden Aluminiumlegierungen gestaltet sich der Späneabtransport oft schwierig: Beim Bohren, Aufbohren und Senken entstehen sehr lange Späne, die nicht brechen und abfließen, sondern als Spänekneule in der Maschine stecken bleiben. Wenn sie händisch entfernt werden müssen, kommt es zu Stillstandzeiten – ein absolutes No-Go, vor allem in der Serienproduktion.

Gerade für solche Anwendungen hat Gühring einen neuen Fräser zum Zerspanen hoher Volumina entwickelt: Den PKD-Diver. Das Werkzeug bietet mit der richtigen Strategie durch helikales Eintauchen und zirkularem Fräsen eine perfekte Spankontrolle und damit sehr viel mehr Prozesssicherheit beim Zerspanen in Aluminium. Der PKD-Diver erzeugt kurze Frässpäne, welche leicht abzutransportieren sind. Dabei kommt dem Werkzeug seine optimierte Spanraumgeometrie zugute: Die Spanräume sind so aufgebaut, dass keine Überstände, Ecken oder scharfe Kanten den Spanfluss hindern. Der konisch verjüngt Werkzeughals sorgt zusätzlich dafür, dass auch in tiefen Taschen eine prozesssichere Spanabfuhr und eine Bearbeitung ohne Verkratzen der Bauteilwandung sichergestellt werden kann – Stillstandzeiten sind damit kein Thema mehr.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Ein Fräser für jeden Rampwinkel

Gühring hat den PKD-Diver entwickelt, um maximale Zerspanraten mit universeller Anwendung zu paaren und so einen absoluten Allrounder in der Aluminiumfräsbearbeitung zu etablieren. Ob Schrupp- oder Fertigbearbeitung, Nuten ins Volle oder Rampen mit extremen Eintauchwinkeln: Mit dem PKD-Diver lassen sich alle gängigen Fräsoperationen abdecken.

Die hochpositive Geometrie der drei Schneiden führt zu einem sehr sanften und vibrationsarmen Schneidverhalten und dadurch zu einem ruhigen Lauf des Werkzeugs beim Fräsen. Sie führt außerdem dazu, dass die Schnittkraft erheblich reduziert wird, wodurch die Maschinenspindel geschont und gleichzeitig weniger Zerspanungskräfte auf das Bauteil abgegeben werden. Außerdem ist der PKD-Diver mit einer besonderen Tauchstirn ausgestattet, die ein Eintauchen mit einem Rampwinkel von bis zu 60° ermöglicht. Dadurch ist der PKD-Diver dazu in der Lage, auf engstem Raum auf die maximale Schnitttiefe zu rampen oder mit voller Zustellung helikal einzutauchen.

Höchste Parameter bei endloser Standzeit

Schnelle, dynamische Prozesse mit jeder Menge Einsparpotenzial – dafür steht der neue PKD-Diver. Seine Schneidengeometrie reduziert das Drehmoment und die Axialkräfte durch Helikalfräsen im Vergleich zu herkömmlichen Bohrprozessen. Indem höhere Schnittgeschwindigkeiten und Vorschübe pro Zahn gefahren werde können, reduziert das die Bearbeitungszeit deutlich.

Auch in Sachen Verschleiß erzielen Unternehmen mit dem PKD-Diver eine enorme Einsparung: Der ultraharte PKD-Schneidstoff garantiert höchste Standzeiten, wo Hartmetall-Schneiden längst Aufbauschneiden und Abnutzung aufweisen. Die PKD-Schneiden des neuen Gühring-Werkzeugs wurden mit einem besonders stabilen Unterbau perfekt eingebettet, wodurch eine maximale Bearbeitungsperformance erzielt werden kann. Der Hartmetall-Schaft verleiht dem Werkzeug dabei höchste Stabilität.

PkD-Diver mit Kühlkanälen
Auch in Sachen Kühlung ist der PKD-Diver bestens ausgestattet mit Kühlkanalaustritten an der Stirn und am Umfang. So ist das Werkzeug für die Kühlung mit Luft, MMS und Emulsion geeignet, wobei die Innenkühlung extra für Fräs- und Bohranwendungen ausgelegt ist. Aber auch eine Trockenbearbeitung von Struktur- und Profilbauteilen ist möglich, was den Vorteil von reduziertem Reinigungsaufwand und Entsorgungskosten bietet.

Die Durchmesser-Range reicht von 12,0 bis 32,0 mm und ist bei einer Reichweite von ca. 3xD als Standard mit Eckradien erhältlich.
