Das Zusammenwirken von Werkzeugschaft und Spannfutter ist entscheidend für einen perfekten Rundlauf bei der Bearbeitung von Werkstücken. Ein optimales Ergebnis lässt sich nur erzielen, wenn Werkzeugschaft und Spannfutter perfekt aufeinander abgestimmt sind nach der Faustformel: „Gleiches zu Gleichem“. In diesem Artikel stellen wir Ihnen die verschiedenen Spannflächen HA, HB und HE vor und erklären, welche Auswirkungen die Wahl der falschen Spannfläche auf die Standzeit von Bohrern und Fräsern sowie auf die Bauteilqualität haben kann.
Der Fräser ist perfekt gespannt – und trotzdem kommt es beim Fräsen plötzlich zu Problemen mit der Standzeit. Wie kann das sein? Eine Ursache, die gerne übersehen wird, ist die Kompatibilität von Werkzeug-Spannfläche und Werkzeugaufnahme. Beim Werkzeugschaft werden drei Arten von Spannflächen unterschieden: HA, HB und HE. In diesem Artikel nehmen wir die drei Spannflächen genauer unter die Lupe.

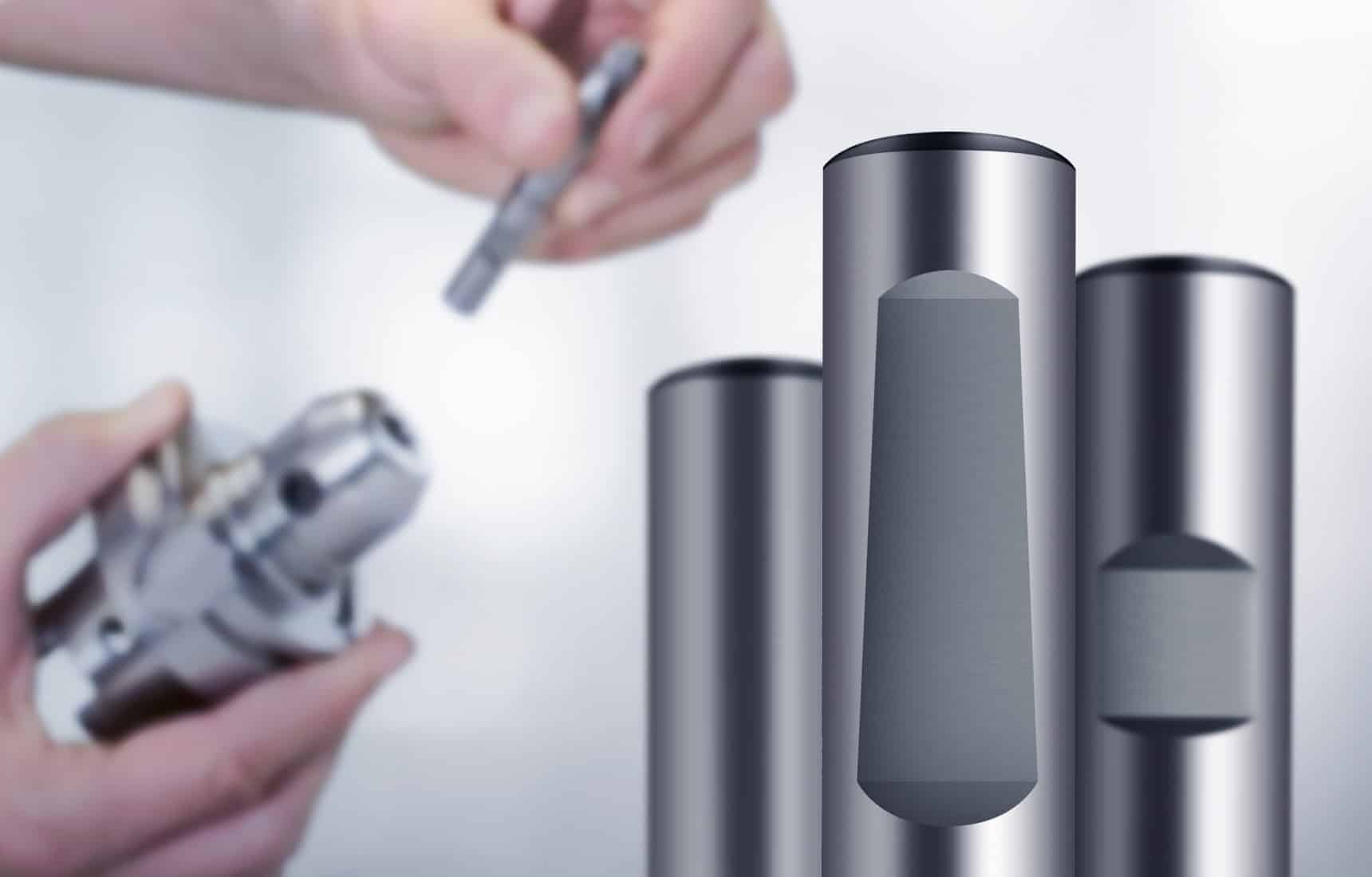

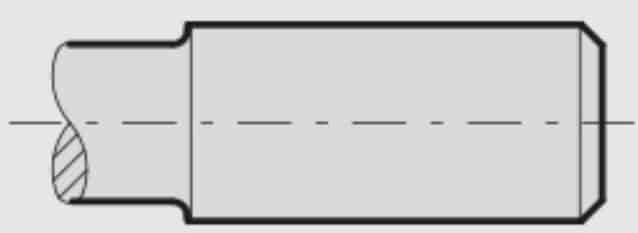

HA-Spannfläche: Glatter Schaft für Bohrer ab 7xD
Wenn das Werkzeug für die Bearbeitung einen sehr guten Rundlauf aufweisen muss, ist ein Werkzeugschaft mit HA-Spannfläche zu empfehlen. Alle Bohrer mit einem Durchmesser-Längen-Verhältnis ab 7xD bietet Gühring deshalb nur mit dieser glatten Fläche am Schaft an.

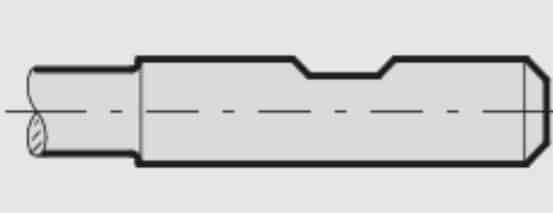

HB-Spannfläche: Optimal für Fräser in Kombination mit Weldon-Aufnahme
Die HB-Spannfläche zeichnet sich durch eine kleine, gerade Fläche aus, die achsparallel geschliffen wird. Allerdings ist die kleine, gerade Fläche eher für Fräser gedacht. Beim Spannfutter spricht man auch von der Weldon-Aufnahme, die zu den gängigen Spannfuttern zählt. Die Spannschraube der Aufnahme ist speziell auf die HB-Fläche des Werkzeugs angepasst – sie sorgt für eine formschlüssige Verbindung. Dabei sollten Sie aber unbedingt darauf achten, dass Sie nur original Weldon Spannschrauben verwenden. Werden diese nämlich durch einen normalen Gewindestift ersetzt, geht der Formschluss verloren. Bei Schaftdurchmessern zwischen 25 und 32 mm befinden sich zwei Flächen am Schaft und die Aufnahme wird über zwei Spannschrauben gespannt.

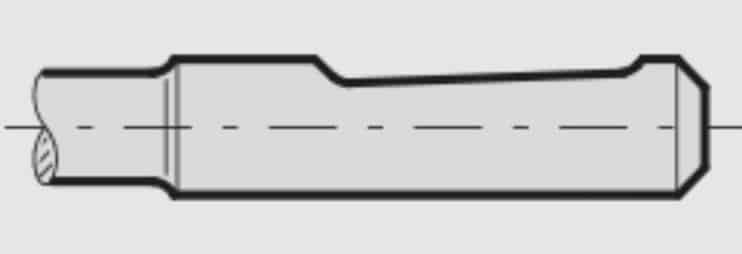

HE-Spannfläche: Beste Wahl für Bohrer in Kombination mit Whistle-Notch-Aufnahme
Für das Bohren ist eine HE-Spannfläche die bessere Wahl. Sie ist leicht schräg – so wie auch die Schraube, mit der das Werkzeug in der sogenannten „Whistle Notch“ Aufnahme eingespannt wird. Dadurch wird der Bohrer in das Futter hineingedrückt und daran gehindert, sich aus dem Futter herauszuziehen. Die Schräge von 2° wirkt wie ein Keil, der unter einen Autoreifen gelegt wird, damit das Fahrzeug nicht wegrollen kann. Als zusätzliches Feature bietet dieses System eine Längenverstellung von dem Bohrwerkzeug auf Länge der Spannfläche.
Für perfekten Rundlauf passen Spannflächen und Werkzeugaufnahmen zusammen

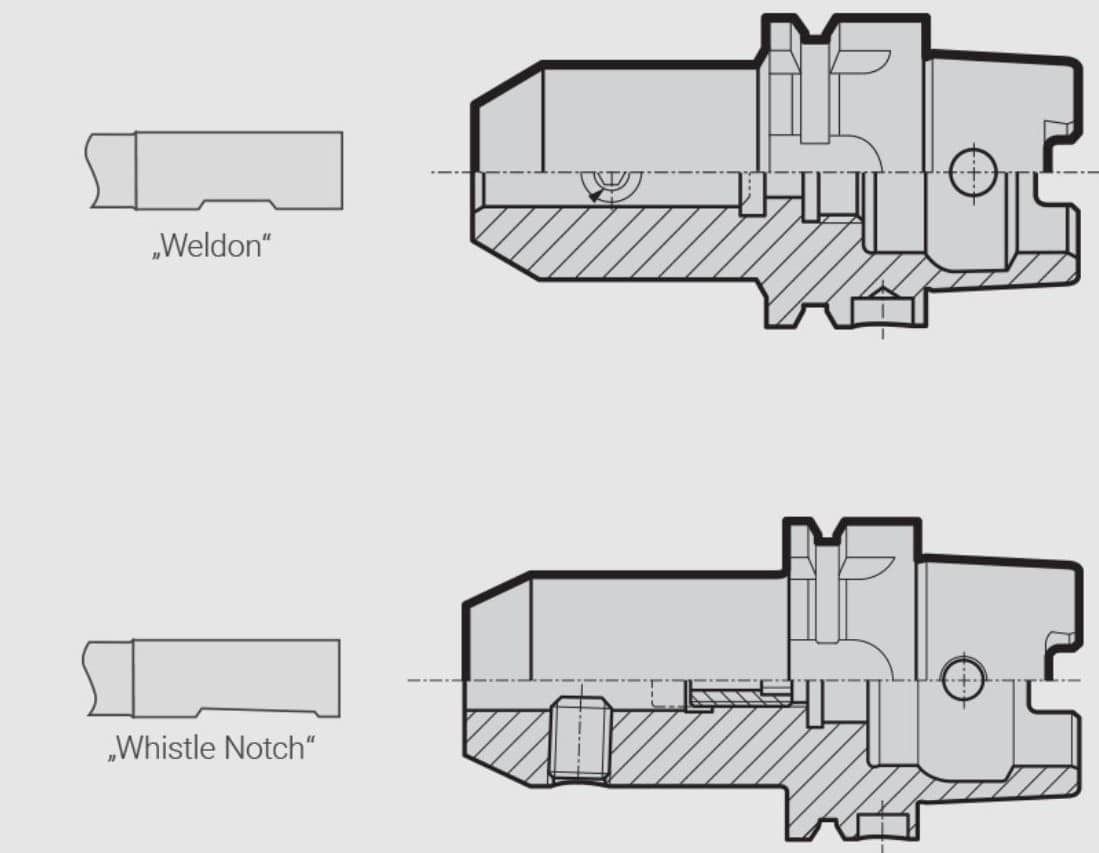

Neben der unterschiedlichen Eignung der Schaftformen für die jeweilige Bearbeitungsaufgabe gilt es aber vor allem eines zu beachten: Werkzeug und Aufnahme sollten unbedingt zusammenpassen – sonst laufen Sie Gefahr, dass die Bearbeitung im wahrsten Sinne des Wortes nicht rund läuft. Kombinieren Sie zum Beispiel einen Bohrer mit HE-Schaft mit einer Weldon-Aufnahme, dann spannen Sie eine schräge Werkzeug-Spannfläche mit einer gerade Schraube – der Bohrer wird also nur mit einer Ecke gespannt. Deshalb kann es passieren, dass sich der Bohrer axial bewegt. Im schlimmsten Fall kann der Bohrer durch die Keilwirkung beim Einspannen in der Aufnahme brechen.
Das Gleiche gilt umgekehrt: Spannen Sie einen Fräser mit einer HB-Spannfläche in eine Whistle-Notch Aufnahme, drückt die schräge Spannschraube auf einer gerade Fläche. Der Kraftschluss fehlt und Sie laufen Gefahr, dass sich der Fräser aus dem Futter zieht. Ebenso kann auch der Fräserschaft durch den punktuellen Druck brechen.
Deshalb sollten Sie sich unbedingt merken: HB-Schaft zu Weldon-Aufnahme und HE-Schaft zu Whistle-Notch-Aufnahme – für optimalen Rundlauf.
Übrigens: Ob Weldon oder Whistle Notch – beim Einspannen haben Sie immer etwas Spiel, da das Werkzeug minimal kleiner sein muss als die Aufnahme. Dadurch wird das Werkzeug beim Einspannen mit der seitlichen Klemmschraube etwas aus der Mitte gedrückt. Die Folge: Ein Rundlauffehler von bis zu 10 µm.
FAQ zu Werkzeugschaft und Spannfutter
Warum ist es wichtig, dass die Spannfläche des Werkzeugs zum Spannfutter passt?
Bei der Bearbeitung von Werkstücken ist die Wahl der richtigen Spannfläche am Werkzeugschaft entscheidend, um einen perfekten Rundlauf zu erzielen. Passen die Spannflächen von Werkzeug und Spannmittel nicht zusammen des Werkzeugs nicht zum Spannfutter, kann das zu Problemen mit der Standzeit von Bohrern und Fräsern führen.
Welche Spannflächen werden beim Werkzeugschaft unterschieden?
Es werden drei Arten von Spannflächen unterschieden: HA, HB und HE.
Für welche Werkzeuge eignet sich eine HA-Spannfläche?
Die HA-Spannfläche wird für Bohrer ab einem Durchmesser von 7xD empfohlen.
Was ist die HB-Spannfläche und wofür wird sie verwendet?
Die HB-Spannfläche ist eine kleine, gerade Fläche, die achsparallel geschliffen wird und vor allem für Fräser gedacht ist.
Was ist die HE-Spannfläche und wofür wird sie verwendet?
Die HE-Spannfläche ist leicht schräg und eignet sich besonders gut für das Bohren.
Was passiert, wenn ich einen HE-Schaft in eine Weldon-Aufnahme spanne?
Spannen Sie eine schräge Werkzeug-Spannfläche mit einer geraden Schraube wird das Werkzeug nur mit einer Ecke gespannt. Der Druck, der das Werkzeug in Richtung Maschinenspindel drückt, ist zu gering. Das kann dazu führen, dass sich das Werkzeug axial bewegt oder sogar bricht.
Was kann man tun, wenn trotz passender Spannflächen Probleme mit dem Rundlauf auftauchen?
Wenn trotz der Verwendung der passenden Spannflächen Probleme mit dem Rundlauf auftreten, kann es sein, dass andere Faktoren wie beispielsweise die Maschinenspindel oder die Werkstücke eine Rolle spielen. Es empfiehlt sich, diese Faktoren ebenfalls zu überprüfen.
Was ist die Weldon-Aufnahme und wofür wird sie verwendet?
Die Weldon-Aufnahme ist ein gängiges Spannfutter, das vor allem für Fräser verwendet wird. Die HB-Spannfläche des Werkzeugs wird hier durch eine kleine, gerade Fläche aufgenommen.
Was ist die Whistle-Notch-Aufnahme und wofür wird sie verwendet?
Die Whistle Notch Aufnahme ist eine Spannvorrichtung, die vor allem für das Bohren verwendet wird. Hier wird die HE-Spannfläche des Werkzeugs durch eine leicht schräge Fläche aufgenommen.
