Nach Unfällen werden häufig Knochenplatten implantiert, um gebrochene Knochen bei der Heilung zu schienen. Eine lange Lebensdauer erreicht eine solche Knochenplatte aber nur, wenn sie präzise und formgenau gefertigt wurde. Exzellente Zerspanung schafft hier die Basis.
Im Bereich Medizintechnik gehören Knochenplatten zu den Trauma-Implantaten. Diese kommen meist bei Knochenfrakturen zum Einsatz. So lässt sich mithilfe einer Knochenplatte ein gebrochener Knochen richten.
Diese Implantate werden mittels Knochenschrauben befestigt und fixieren den Knochen, sodass er wieder korrekt zusammenwachsen kann. Heute ermöglicht eine große Vielzahl an Knochenplatten dem Chirurgen, die bestmögliche Versorgung zu garantieren.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Herausforderungen in der Bearbeitung
Hergestellt wird das Bauteil aus legiertem Titan Grade 5/23 (3.7165). Titan ist dank seines geringen Allergierisikos und seiner sehr guten Biokompatibilität der Hauptwerkstoff bei Traumaimplantaten.
Eine optimale Spanabfuhr ist ein Hauptkriterium für Werkzeuge in der Titanbearbeitung. Die Lebensdauer eines Implantats im Körper hängt maßgeblich von der maßhaltigen Präzision und von der Oberflächengüte ab. Die wichtigste Anforderung ist eine geschlossene Oberfläche, in der sich keine Keime und Bakterien ansammeln können. Diese wird typischerweise über Polieren erreicht. Daher ist eine bestmögliche Oberflächengüte nach der Zerspanung entscheidend für den folgenden Polierprozess.
Mit modernsten Werkzeugen zum optimalen Prozess

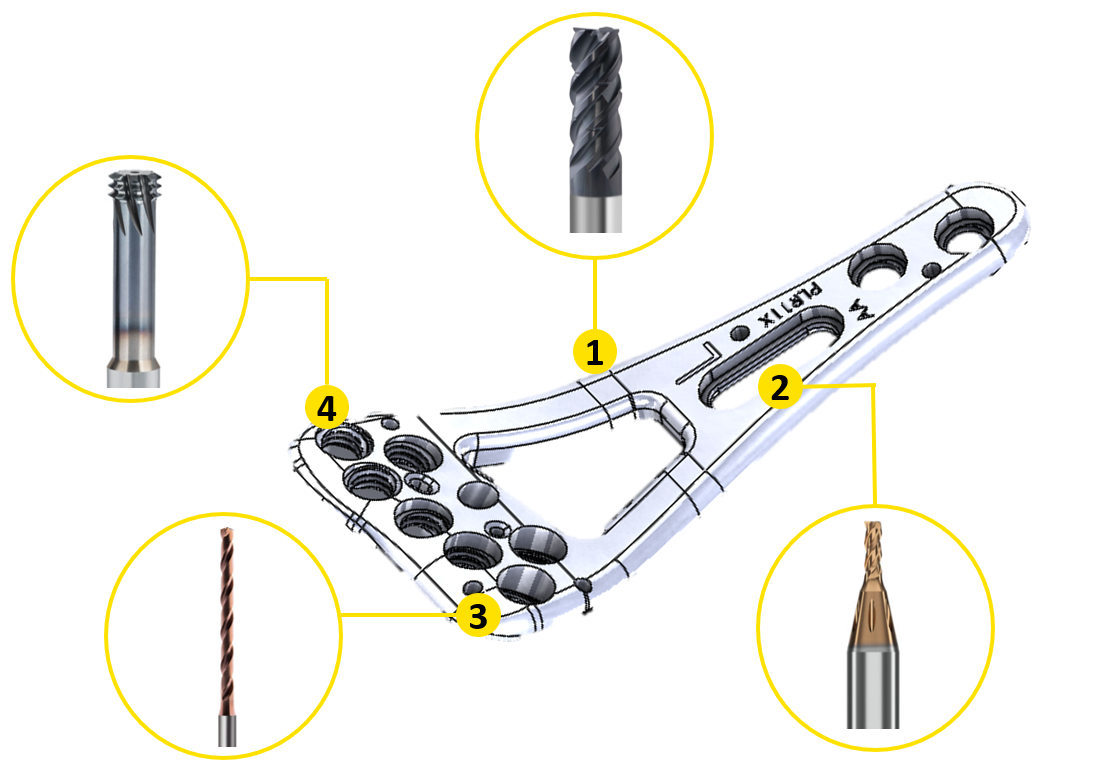

Diesen Herausforderungen in der Herstellung der Knochenplatte stellt sich Gühring mit vier innovativen Werkzeuglösungen:
VHM-Fräser RF 100 Speed M
Unser VHM-Schaftfräser RF 100 Speed M (Ø 12 mm) legt in kürzester Zeit durch Schruppen die Außenkontur der Knochenplatte frei. Im Anschluss übernimmt das gleiche Werkzeug das Schlichten der Außenkontur.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteile in der Anwendung:
- weicher, ruhiger Schnitt dank hoher Spirale und ungleicher Schneidenteilung
- prozesssicher in Titanlegierungen und rostfreien Stählen
- hohe Stabilität beim HPC Fräsen
- sicherer Spanabtransport
RF 100 Speed M im Online-Shop kaufen
Mehr über den RF 100 Speed M erfahren
Typische Schnittdaten für diese Anwendung:
| Schruppen (Artikel 6765 12.00) | Schlichten (Artikel 6765 12.00) |
| Vc = 110 m/min | Vc = 125 m/min |
| fz = 0,15 mm | fz = 0,05 mm |
| ae = 0,7 mm | ae = 0,15 mm |
RF 100 Mikrodiver
Zur Herstellung der innenliegenden Konturen des Werkstücks wird der RF 100 Mikrodiver mit 2,5xD (Ø 2 mm) eingesetzt. Der Tauchfräser erzeugt durch helikales Eintauchen ein Fenster und ein Langloch. Dabei übernimmt das Werkzeug sowohl die Schrupp- als auch die Schlichtbearbeitung dieser beiden Formen. Mit einem zweiten Mikrodiver mit ebenfalls 2,5xD (Ø 3 mm) werden im Anschluss neun Senkungen in die Knochenplatte gebohrt.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteile in der Anwendung:
- für jede Fräsbearbeitung im Mikrobereich geeignet
- Eintauchen mit hohen Eintauchwinkeln und Helixzustellungen
- herausragende Leistungsdaten in Titan, CoCr und nichtrostenden Stählen dank innovativer Geometrie und effektiver Innenkühlung
- extreme Schnittwerte und sehr hohe Schnitttiefen
- maximale Prozesssicherheit
RF 100 Mikrodiver im Online-Shop kaufen
Mehr über den RF 100 Mikrodiver erfahren
Typische Schnittdaten für diese Anwendung:
| Schruppen (Artikel 6808 2.50) | Schlichten (Artikel 6808 2.50) | Helix (Artikel 6808 3.00) |
| Vc = 150 m/min | Vc = 165 m/min | Vc = 130 m/min |
| fz = 0,03 mm | fz = 0,018 mm | fz = 0,022 mm |
| ae = 0,5 mm | ae = 0,06 mm | Bohrungsdurchmesser = 5 mm |
| ap = 4,5 mm | ap = 4,5 mm | ap = 0,6 mm |
ExklusiveLine Kleinstbohrer VA
In diese Senkungen bohrt ein VHM-Kleinstbohrer mit Innenkühlung (Ø 2,05 mm) neun Kernbohrungen für M2,5 Gewinde. Ein zweiter Kleinstbohrer (Ø 1,2 mm) bringt außerdem fünf Spickdrahtbohrungen in die Knochenplatte ein. Diese Spickdrahtbohrungen dienen zur provisorischen Fixierung vor dem eigentlichen Verschrauben der Platten.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteile in der Anwendung:
- ideal zur Bearbeitung von Titan, CoCr und rostfreien Stählen
- bereits ab 1,0 mm mit Innenkühlung
- neuentwickeltes Nutprofil mit konkaver Hauptschneide für aggressiveres Schneidverhalten
- optimierte Werkzeugoberflächen für kurze Späne und geringen Verschleiß
- verstärkter Schaft zur sicheren Spannung in der Werkzeugaufnahme
ExklusiveLine Kleinstbohrer VA im Online-Shop kaufen
Mehr über den ExklusiveLine Kleinstbohrer VA erfahren
Typische Schnittdaten für diese Anwendung:
| Vc = 30 m/min |
| fz = 0,022 mm |
| ap = 2 mm |
Mikro-Gewindefräser SC MTM3-SP
Mit dem Gewindefräser SC MTM3 SP (2,5xD) wird das „Verblockungsgewinde“ ein- oder mehrgängig hergestellt. Dieses Gewinde dient zur Winkelstabilisierung der Knochenschrauben und als Sicherheitsfeature der rigiden Verbindung von Knochenplatte und Knochenschraube. Wenn die Knochenqualität sich verschlechtert, wird so das Lösen der Schraube (Backout) verhindert.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteile in der Anwendung:
- verschieden Abmessungen möglich M 1,6-M20
- 1, 2 oder 3-gängige Gewinde können hergestellt werden
- Konizität kann beeinflusst werden
SC MTM3-SP im Online-Shop kaufen
Mehr über den SC MTM3-SP erfahren
Typische Schnittdaten für diese Anwendung:
| Vc = 52 m/min |
| Z = 4 |
| fz = 0,009 mm |
