Utensili a fresare

Durata infinita

Superfici piane di buona qualità o cavità complesse con elevato volume di trucioli da trasportare? La fresatura rientra tra le lavorazioni più complesse nel campo dell’asportazione di trucioli metallici. Gühring mette a disposizione gli utensili a fresare idonei a ciascun tipo di applicazione. Il nostro programma comprende utensili tuttofare fino a utensili specialisti, strategie tradizionali fino a strategie HPC/HSC, come la fresatura trocoidale o l’iMachining (SolidCAM).

Fresare con la massima perfezione

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Punte Ratio RF 100

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Fresa a sgrossare Ratio® ad alto rendimento con dentatura a zigrinatura piatta

Profilo di sgrossatura ottimizzato per maggiore volume di trucioli asportati: durata allungata del 60%


Le nuove frese a sgrossare ad alto rendimento Ratio® sono state oggetto di diversi adattamenti alla geometria, per arrivare ad un aumento drastico del volume di trucioli asportati e un allungamento fino al 60% della durata, rispetto a utensili equiparabili disponibili sul mercato.

Il nuovo profilo di sgrossatura degli utensili a fresare è caratterizzato da un’uscita piatta per proteggere la zona sottoposta a sollecitazione e un profilo rotondo più profondo della scanalatura. Le scanalature più grandi generano trucioli corti, che si asportano meglio. Il profilo di sgrossatura è asimmetrico, diversamente dai profili degli utensili a fresare tradizionali. Le scanalature di taglio asimmetriche più stabili producono una superficie sgrossata-levigata liscia. Ciò riduce la pressione di taglio rispetto alla fresatura a taglio piatto.

Il taglio morbido ne permette quindi l’utilizzo su macchine più deboli o su serraggi instabili. Grazie al nuovo materiale da taglio DK400N, le frese a sgrossare sono molto più tenaci e meno soggette a rottura dei taglienti. Lo sfruttamento dell’intera lunghezza del tagliente permette di ottenere un maggior volume di trucioli asportati. Anche per quanto riguarda la durata, si constata una vantaggio fino al 60% rispetto a utensili equiparabili disponibili sul mercato.

Maggior rendimento in breve

Il miglior rendimento degli utensili a fresare si basa sul profilo di sgrossatura ottimizzato e sul nuovo materiale da taglio DK400N, che permettono di ottenere trucioli più corti, un’evacuazione migliore degli stessi e durate più lunghe in fresatura. L’utilizzo dell’intera lunghezza del tagliente permette di ottenere un maggior volume di trucioli asportati. La fresa a sgrossare permette inoltre di ottenere il 60% di durata in più nell’uso con elevata sicurezza di processo. Pertanto è ideale anche per macchine più deboli e serraggi instabili.

Versioni diverse per compiti di lavorazione vasti

Gli utensili a fresare sono disponibili in diverse varianti. La fresa Ratio RF 100 U è idonea per l’impiego universale, la RF 100 VA per la lavorazione di acciai inossidabile e la RF 100 A per la lavorazione di alluminio.


RF 100 SPEED – Fresatura HPC in acciaio e VA

Rf 100 speed

Con le nuove frese RF 100 Speed, è disponibile sul mercato la fresa HPC più affilata e veloce del programma Ratio di Gühring. Si distingue per l’elica di 48° e la geometria variabile dei taglienti per un taglio fluido e silenzioso. Gli utensili di fresatura sono disponibili in diversi modelli.



RF 100 Ti Aircraft – La fresa ad alto rendimento per leghe di titanio e leghe speciali

La sua tenacità, resistenza chimica e ridotta dilatazione termica, rendono il titanio indispensabile per componenti soggetti a forti sollecitazioni, come quelli utilizzati nella costruzione di velivoli. Allo stesso tempo queste proprietà comportano però enormi difficoltà per la lavorazione. L’RF 100 Ti Aircraft di Gühring è stato sviluppato specificamente per queste esigenze.



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

La fresa Ratio 100 Ti Aircraft presenta sul frontale una geometria speciale, che permette fresatura, scanalatura e sgrossatura di precisione in leghe di titanio e leghe speciali. Una scanalatura profonda nell’area anteriore del tagliente offre uno spazio ottimizzato per i trucioli, consentendo una migliore evacuazione. A ciò si aggiunge l’angolo di transizione della RF 100 Ti Aircraft, che conferisce alla fresa Ratio maggiore stabilità. Il raggio ottimizzato degli spigoli assicura lunghe durate.

Rendimento ancora maggiore con minore usura dell’utensile: il rivestimento ZENIT di Gühring

Come utensile speciale, la RF 100 Ti Aircraft è disponibile anche con rivestimento ZENIT. Sviluppato per migliorare il rendimento dell’utensile in leghe di titanio a livello di durata e parametri di taglio, il rivestimento ZENIT impedisce anche la formazione di taglienti di riporto nella lavorazione di alluminio e titanio. Mentre i rivestimenti a base di Ti tendono a legarsi al materiale in lavorazione, lo strato ZENIT a base di nitruro di zirconio genera solo una reazione chimica inerte con il titanio e le leghe di titanio. Evitando la sollecitazione del tagliente e gli sforzi di attrito, si ottengono durate maggiori e una vita più lunga dell’utensile.

Uso della RF 100 Ti Aircraft

  • Applicazione: lavorazione a umido in TiAl6V4
    Parametri di taglio:
    ap: 24 mm ae: fino a 0,53 mm
    vc: 155 m/min S: 4125 min-1
    fz: fino a 0,18 mm vf: fino a 3100 mm/min
  • Volume trucioli asportati: Q = 36 cm³/min
    Durata superiore a 135 min in sgrossatura

Fresatura HPC & HSC – Esempi di applicazione con ottimizzazione massima

Esempio di applicazione – Materiale 16MnCr5

RF 100 Speed, #6761, Ø 16 mm, mandrino HPC + PINLock

vc 410 m/minfz 0,450 mmhm 0,123 mm
ae 1,2 mmap 45 mmvf 14690 mm/min
Q = 793 cm³/min

Esempio di applicazione – Materiale Hardox 400®

RF 100 U, #3871, Ø 20 mm, mandrino Weldon

vc 200 m/minfz 0,180 mmhm 0,049 mm
ae 1,5 mmap 55 mmvf 2290 mm/min
Q = 189 cm³/min
HPC & HSC milling cutters
HPC & HSC milling cutters

Fresatura HPC & HSC – Confronto tra strategie

Confronto tra applicazioni per materiale 42CrMo4

Gühring

RF 100 Diver, #6736, Ø 12 – Z4, mandrino Weldon

vc 300 m/minfz 0,120 mm
n 7960 U/minvf 3820 mm/min
ae 1,5 mmap 24 mm
Q = 138 cm³/min

5 incrementi radiali ogni
1200 mm di percorso
Tempo di lavorazione = 1.34 min

guhring milling bits

Concorrenza

Fresa HPC, Ø 16 – Z4, mandrino Weldon

vc 140 m/minfz 0,070 mm
n 2790 U/minvf 780 mm/min
ae 7,5 mmap 12 mm
Q = 70 cm³/min

2 incrementi assiali ogni
1200 mm di percorso
Tempo di lavorazione = 3.05 min

milling cutter competitor

Confronto tra applicazioni per materiale 1.4301

Gühring

RF 100 SF, #3632, Ø 16 – Z6, mandrino Weldon

vc 160 m/minfz 0,100 mm
n 3185 U/minvf 1910 mm/min
ae 1,2 mmap 30 mm
Q = 69 cm³/min

10 incrementi radiali ogni
900 mm di percorso
Tempo di lavorazione = 4.43 min

Concorrenza

Fresa a inserti intercambiabili Ø 25 – Z3

vc 200 m/minfz 0,120 mm
n 2550 U/minvf 920 mm/min
ae 12 mmap 2 mm
Q = 22 cm³/min

5 incrementi assiali ogni
900 mm di percorso
Tempo di lavorazione = 14.40 min

milling cutter competitor

Panoramica delle applicazioni

Questa panoramica permette di associare la fresa ad alto rendimento Gühring al materiale e alla strategia scelti:

Gli utensili a fresare indicati in basso sono per la fresatura tradizionale con incremento elevato e dati di taglio bassi. Più in alto si trovano gli utensili, minore è il loro incremento laterale. Si parte comunque con i valori di taglio più alti.

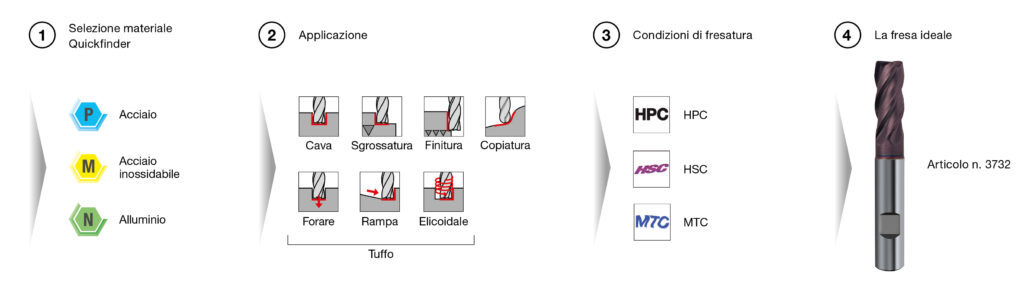

Scelta della fresa facilitata: il Quickfinder di Gühring

Cercate una fresa ad alto rendimento per una lavorazione di sgrossatura in acciaio? Ecco come trovarla:



1) Acciaio, alluminio, inossidabile? Non importa quale sia il materiale da lavorare, noi abbiamo sempre l’utensile giusto. Iniziate con la selezione del materiale!

2) Volete sgrossare o anche penetrare con le vostre frese? Nessun problema. Cercate la colonna con l’applicazione che desiderate!

3) Condizioni instabili o High-Performance Cutting? A seconda delle condizioni della macchina e dei parametri di taglio, orientatevi in base alle vostre reali condizioni di fresatura!

4) Avete trovato la fresa ideale e venite rimandati alla rispettiva pagina nel catalogo, dove sono indicati le misure e i dati di taglio.
