Frézovacie nástroje

Takmer nekonečná trvanlivosť s frézovacími nástrojmi Gühring

Chcete vyrábať veľké plochy dobrej povrchovej kvality alebo náročné dutiny s veľkou rýchlosťou odstraňovania triesok? Frézovanie je jedným z najuniverzálnejších procesov obrábania kovov. V závislosti od typu použitia vám spol. Gühring poskytne vhodný frézovací nástroj. Náš program siaha od multifunkčných až po špecializované nástroje, od tradičných až po moderné HPC/HSC stratégie, ako aj trochoidálne frézy či iMachining (SolidCAM).

Maximálne presné frézy

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Frézovací nástroj Ratio RF 100

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

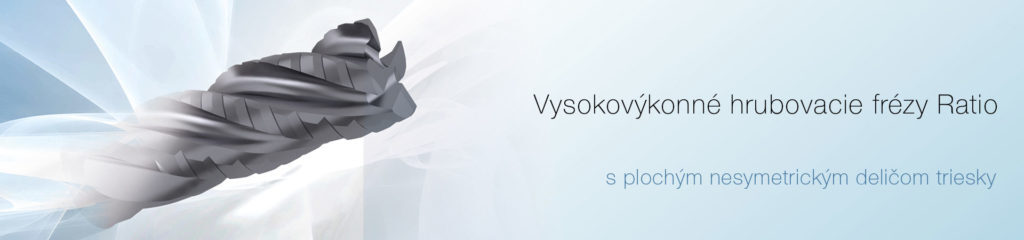

Vysokovýkonné hrubovacie frézy Ratio® s plochým tvarom deliča triesok

Optimalizovaný hrubovací profil pre vyššiu rýchlosť odstraňovania triesok: 60 % vyššia trvanlivosť reznej hrany

Nové vysokovýkonné hrubovacie frézy Ratio® prešli viacerými úpravami geometrie s cieľom výrazného zvýšenia rýchlosti odstraňovania triesok a predĺženia trvanlivosti reznej hrany o viac ako 60 percent oproti porovnateľným nástrojom na trhu.

Nový hrubovací profil frézovacieho nástroja sa vyznačuje plochým výbehom závitu na ochranu namáhanej zóny a hlbším, oblejším profilom drážky. Väčšími drážkami na odvod triesok sa tvoria kratšie triesky, čo umožňuje ich lepší odvod. Hrubovací profil je oproti konvenčným profilom frézovacích nástrojov tvarovaný asymetricky. Stabilné asymetrické rezné zuby vytvárajú hladký hrubovaný povrch. To znižuje rezný tlak v porovnaní s frézami obrábajúcimi na hladko.

Mäkký rez tak umožňuje použitie na slabších strojoch alebo pri nestabilných upnutiach. Vďaka novému reznému materiálu DK400N sú hrubovacie frézy výrazne húževnatejšie a menej náchylné na výpadky pri rezaní. Použitím plnej dĺžky rezania sa dosahuje zvýšenie rýchlosti odstraňovania triesok. Trvanlivosť reznej hrany je vyššia až o 60 % oproti porovnateľným nástrojom na trhu.

Prehľad výhod v oblasti výkonu

Vylepšená výkonnosť frézových nástrojov spočíva v optimalizovanom hrubovacom profile a novom reznom materiáli DK400N. Tým vznikajú kratšie triesky a dochádza k optimalizovanému odvodu triesok a vyššej trvanlivosti reznej hrany pri frézovaní. Použitím plnej dĺžky rezania možno dosiahnuť zvýšenie rýchlosti odstraňovania triesok. Navyše dosahujú hrubovacie frézy až o 60 percent lepšiu trvanlivosť reznej hrany pri súčasnej vysokej procesnej bezpečnosti. Tým sa ideálne hodia aj pre slabšie stroje a nestabilné upnutia.

Rôzne vyhotovenia pre široké obrábacie úlohy

Frézovacie nástroje sú dostupné v rôznych vyhotoveniach. Fréza Ratio RF 100 U je určená na univerzálne použitie, RF 100 VA na obrábanie nehrdzavejúcich ocelí a RF 100 A na obrábanie hliníka.


RF 100 SPEED – HPC frézy pre ocele a antikory

Rf 100 speed

Nové RF100 Speed frézy predstavujú najvýkonnejšie HPC frézy na trhu. Stúpanie skrutkovice 48° a precízne spracovaná rezná hrana umožňuje hladký rez a kľudný chod frézy. Frézy sú štandardne dostupné vo viacerých verziách.

Viac informácií o frézach RF100 Speed.


RF 100 Ti Aircraft – vysokovýkonná fréza pre titánové a špeciálne zliatiny

Vďaka svojej húževnatosti, chemickej odolnosti a malej tepelnej rozťažnosti je titán neodmysliteľnou zložkou vysokonamáhaných komponentov, ktoré sa používajú napríklad pri konštrukcii lietadiel. Súčasne so sebou tieto vlastnosti prinášajú veľké ťažkosti pri obrábaní.
Fréza RF 100 Ti Aircraft značky Gühring bola vyvinutá špeciálne pre tieto nároky.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Fréza 100 Ti Aircraft má na svojom čele špeciálnu geometriu, čo umožňuje procesne bezpečné frézovanie, drážkovanie a hrubovanie špeciálnych a titánových zliatin. Optimalizovaný priestor na triesky disponuje v prednej reznej oblasti prehĺbenou drážkou na ich odvod. K tomu sa pridáva prechodový uhol nástroja RF 100 Ti Aircraft, ktorý fréze Ratio dodáva vyššiu stabilitu. Optimalizovaný polomer rohov zaručuje vysokú trvanlivosť reznej hrany.

Ešte väčší výkon s menším opotrebovaním nástroja: Gühring ZENIT

Ako špeciálny nástroj je RF 100 Ti Aircraft k dispozícii aj s povrchovou úpravou ZENIT. Tá bola vyvinutá s cieľom zlepšenia výkonu nástroja v titánových zliatinách s ohľadom na trvanlivosť reznej hrany a rezné parametre, pričom okrem iného znižuje aj tvorbu nárastkov pri obrábaní hliníka a titánu. Zatiaľ čo majú povrchové úpravy na báze titánu sklon spájať sa s obrábaným materiálom, reaguje vrstva na báze nitridu zirkónu ZENIT s titánom a titánovými zliatinami z chemického hľadiska iba slabo. Zníženie rezného zaťaženia a trecích síl zabezpečuje dlhšiu trvanlivosť reznej hrany a dlhšiu životnosť nástroja.

RF 100 Ti Aircraft pri práci

  • Použitie: mokré obrábanie v TiAl6V4
  • Rezné parametre:
    ap: 24 mm         ae: až 0,53 mm
    vc: 155 m/min    S: 4125 min-1
    fz: až 0,18 mm   vf: až 3100 mm/min
  • rýchlosť odstraňovania triesok: Q = 36 cm³/min
    Trvanlivosť reznej hrany viac ako 135 min pri hrubovaní

Frézy HPC & HSC – príklady použitia

Príklad použitia – materiál 16MnCr5

RF 100 Speed, #6761, Ø 16 mm, HPC skľučovadlo + poistka PINLock

vc 410 m/min fz 0,450 mm hm 0,123 mm
ae 1,2 mm ap 45 mm vf 14690 mm/min
Q = 793 cm³/min

Príklad použitia – materiál Hardox 400®

RF 100 U, #3871, Ø 20 mm, skľučovadlo Weldon

vc 200 m/min fz 0,180 mm hm 0,049 mm
ae 1,5 mm ap 55 mm vf 2290 mm/min
Q = 189 cm³/min
HPC & HSC milling cutters
HPC & HSC milling cutters

Frézy HPC & HSC – porovnanie stratégie

Porovnanie použitia pri obrábaní materiálu 42CrMo4

Gühring

RF 100 Diver, #6736, Ø 12 – Z4, skľučovadlo Weldon

vc 300 m/min fz 0,120 mm
n 7960 U/min vf 3820 mm/min
ae 1,5 mm ap 24 mm
Q = 138 cm³/min

5 hĺbok záberu radiálne na
1200 mm dráhu
doba obrábania = 1,34 min

guhring milling bits

Konkurencia

Fréza HPC, Ø 16 – Z4, skľučovadlo Weldon

vc 140 m/min fz 0,070 mm
n 2790 U/min vf 780 mm/min
ae 7,5 mm ap 12 mm
Q = 70 cm³/min

2 hĺbky záberu axiálne na
1200 mm dráhu
doba obrábania = 3,05 min

milling cutter competitor

Porovnanie použitia pri obrábaní materiálu 1.4301

Gühring

RF 100 SF, #3632, Ø 16 – Z6, skľučovadlo Weldon

vc 160 m/min fz 0,100 mm
n 3185 U/min vf 1910 mm/min
ae 1,2 mm ap 30 mm
Q = 69 cm³/min

10 hĺbok záberu radiálne na
900 mm dráhu
doba obrábania = 4,43 min

Konkurencia

Fréza s vymeniteľnými doštičkami Ø 25 – Z3

vc 200 m/min fz 0,120 mm
n 2550 U/min vf 920 mm/min
ae 12 mm ap 2 mm
Q = 22 cm³/min

5 hĺbok záberu axiálne na
900 mm dráhu
doba obrábania = 14,40 min

milling cutter competitor

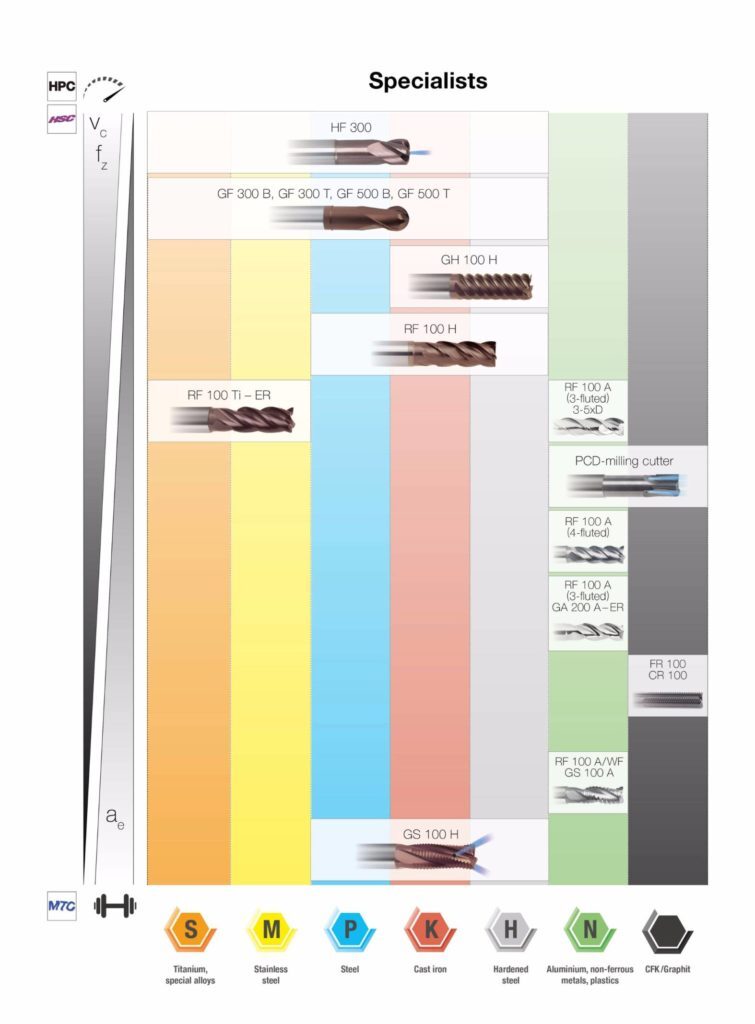

Prehľad typov použitia

Tento prehľad slúži ako pomôcka pri priraďovaní vysokovýkonných fréz Gühring k materiálu a stratégii:

Nižšie zoradené frézovacie nástroje sú určené pre konvenčné frézy s väčšou hĺbkou záberu a menšími reznými hodnotami. Čím vyššie na zozname sú nástroje umiestnené, o to nižšia je bočná hĺbka záberu. Napriek tomu sa pracuje s najvyššími reznými hodnotami.

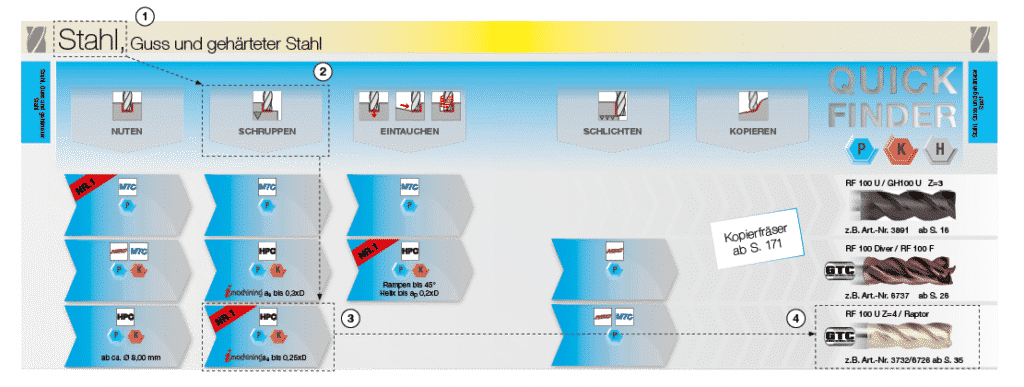

Jednoduchý výber frézy: Rýchly vyhľadávač Gühring

Hľadáte vysokovýkonnú frézu na hrubovanie ocele? Takto ju nájdete:

1) Oceľ, hliník či nehrdzavejúca oceľ? Je jedno, aký materiál obrábate, máme pre vás správny nástroj. Spustite výber materiálu!

2) Chceli by ste so svojou frézou hrubovať alebo aj zahlbovať? Žiadny problém. Vyhľadajte stĺpec s požadovaným typom použitia!

3) Nestabilné podmienky alebo vysokovýkonné rezanie? V závislosti od podmienok stroja a rezných parametrov sú prispôsobené vašim existujúcim frézovacím podmienkam!

4) Našli ste svoju ideálnu frézu a budete presmerovaní na príslušnú stranu v katalógu s konštrukčnými rozmermi a reznými hodnotami.

Informačný materiál na stiahnutie:

Gühring Milling Cutters

Download-Area:

Súbory na stiahnutie

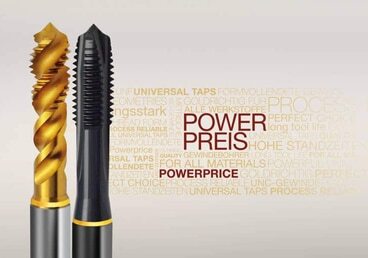

PowerTap
